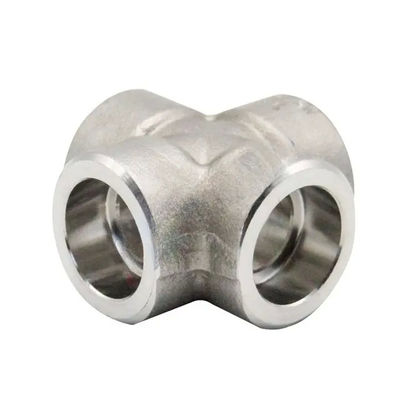

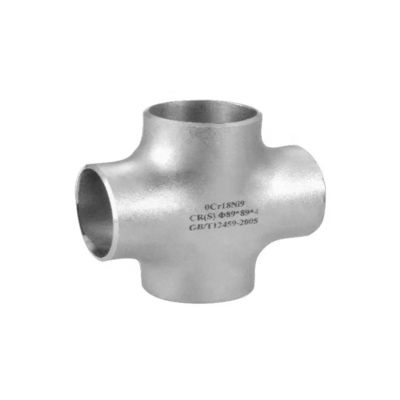

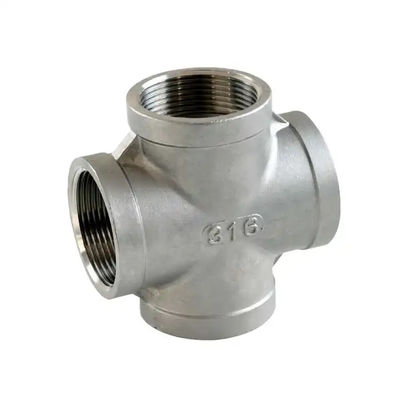

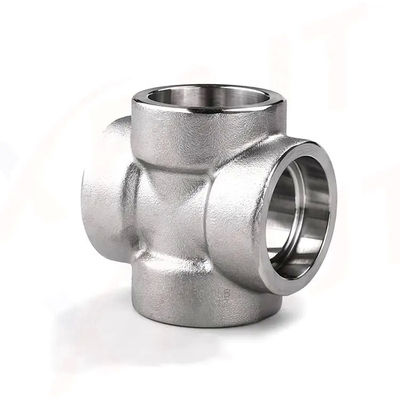

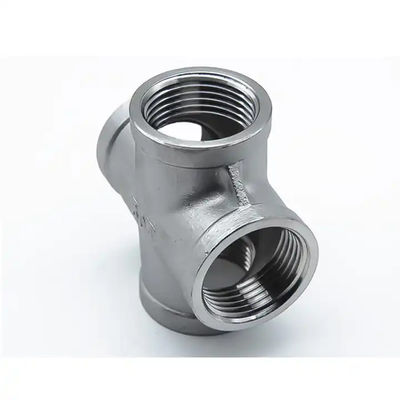

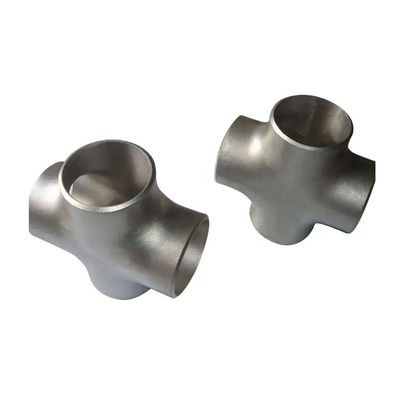

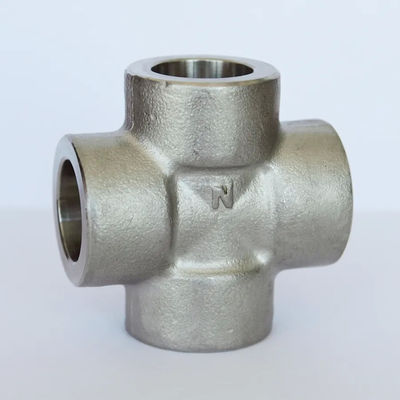

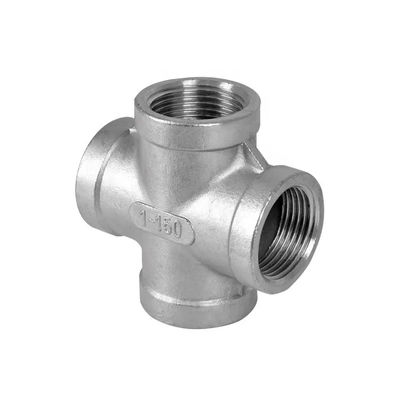

Σταυρός από κράμα χαλκού-νικελίου C70600 90/10, εξάρτημα σωλήνα ANSI B16.9 1/2"-4" Βιομηχανικό

  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
  • C70600 90/10 Copper Nickel Cross Pipe Fitting ANSI B16.9 1/2"-4" Industrial
Τόπος καταγωγής Κίνα
Μάρκα TOBO
Πιστοποίηση SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Αριθμό μοντέλου Διαγώνια τοποθέτηση σωληνώσεων
Ποσότητα παραγγελίας min 1 τεμ
Χρόνος παράδοσης 15-30workdays
Όροι πληρωμής T/T, Western Union, MoneyGram
Λεπτομέρειες
Όνομα προϊόντος Σταυρός σωλήνων χαλκού νικελίου Τύπος Ισος
Πιέζοντας 3000 psi Σύνδεση Με σπείρωμα
παραγωγική διαδικασία Σφυρήλατος Πιστοποιήσεις ΑΣΜΕ Β16.11, ASTM A182
βάρος 0,5 KG Τελικός τύπος Με σπείρωμα
Φινίρισμα Αμεμπτος Πρότυπα Αρμόδια για την κατασκευή των ειδών που αναφέρονται στο σημείο 1 στοιχείο β)
Πρότυπο ASTM A182 Μέγεθος νήματος 1/2 ίντσα
Επεξεργασία Επιφανειών Αμεμπτος Χώρα καταγωγής Κίνα
πακέτο Κουτί από χαρτόνι
Επισημαίνω

Σταυρός από κράμα χαλκού-νικελίου C70600

,

Εγκατάσταση διασταυρούμενων σωλήνων ANSI B16.9

,

Βιομηχανικό εξάρτημα από κράμα χαλκού-νικελίου 90/10
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

C70600 90/10 Διασταυρούμενος σωλήνας χαλκού νικελίου ANSI B16.9 1/2"-4" Industrial



Αυτά τα εξαρτήματα εγκάρσιων σωλήνων κατασκευάζονται από κράμα χαλκού νικελίου υψηλής ποιότητας C70600, διαθέσιμο σε αναλογίες υλικών 90/10 και 70/30. Παράγονται αυστηρά σύμφωνα με το πρότυπο ANSI B16.9, εξασφαλίζοντας σταθερές διαστάσεις, υψηλή ακρίβεια και αξιόπιστη απόδοση για βιομηχανικά συστήματα σωληνώσεων.

Το εύρος μεγέθους καλύπτει 1/2" έως 4", κατάλληλο για διάφορες απαιτήσεις σύνδεσης και εκτροπής αγωγών. Με εξαιρετική αντοχή στη διάβρωση, αντοχή σε υψηλή πίεση και καλή μηχανική αντοχή, αυτά τα εξαρτήματα χρησιμοποιούνται ευρέως στη θαλάσσια μηχανική, τη χημική επεξεργασία, το πετρέλαιο και το φυσικό αέριο, το HVAC και άλλους βιομηχανικούς τομείς.

Κάθε εξάρτημα υποβάλλεται σε αυστηρή επιθεώρηση διαστάσεων, δοκιμή πίεσης και επαλήθευση υλικού για να διασφαλιστεί η συνέπεια ποιότητας. Το λείο εσωτερικό τοίχωμα μειώνει την αντίσταση του υγρού και αποτρέπει το μπλοκάρισμα, ενώ η στιβαρή δομή εξασφαλίζει μεγάλη διάρκεια ζωής κάτω από σκληρές συνθήκες εργασίας.

Τα εξαρτήματα διασταυρούμενων σωλήνων μας υποστηρίζουν σταθερή σύνδεση, εύκολη εγκατάσταση και ισχυρή συμβατότητα με σωλήνες χαλκού νικελίου. Διατίθενται υπηρεσίες προσαρμοσμένης επεξεργασίας και μεγέθους. Η τυπική συσκευασία εξαγωγής υιοθετείται για την αποφυγή ζημιών κατά τη μεταφορά μεγάλων αποστάσεων. Παρέχουμε σταθερή προμήθεια, έγκαιρη παράδοση και επαγγελματική τεχνική υποστήριξη για να ανταποκριθούμε στις απαιτήσεις των παγκόσμιων βιομηχανικών πελατών.

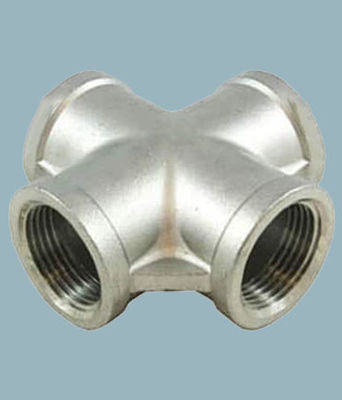

Σταυρός από κράμα χαλκού-νικελίου C70600 90/10, εξάρτημα σωλήνα ANSI B16.9 1/2"-4" Βιομηχανικό 0

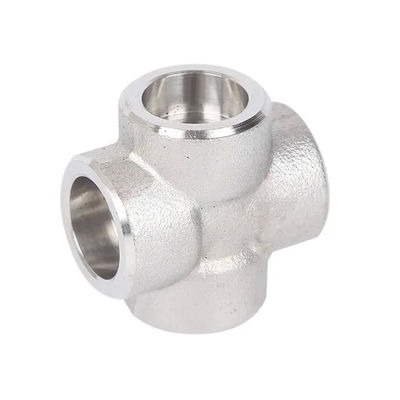

Σταυρός από κράμα χαλκού-νικελίου C70600 90/10, εξάρτημα σωλήνα ANSI B16.9 1/2"-4" Βιομηχανικό 1










Μέτοχος του Butt Weld Equal Cross, Pipe Cross Fittings, Reducing Cross Pipe Fitting, Straight Cross ASME B16.9 Delaer

Τα προσφερόμενα Equal Cross, Reducing Cross και Lateral Cross ειδικού βαθμού Cross παρέχονται ευρέως από εμάς σε πολλές βιομηχανίες όπως η παραγωγή ενέργειας, η πετροχημική, η ναυπηγική, η χαρτοβιομηχανία, η χημική, η φαρμακευτική και η κατασκευή.

Ανάλογα με τις προδιαγραφές και τις απαιτήσεις των πελατών μας, μπορούμε να κατασκευάσουμε και να προσφέρουμε ίσιο Cross και αναγωγικό Cross σε διάφορες ποιότητες, συμπεριλαμβανομένων 202, 304/304L, 904L, 316/316L, Duplex 2205, Alloy 20, Cupro Nickel, Monel Alloy 400, Alloy Alloy 600, Inconel. Hastelloy Alloy C276, καθώς και σε διάφορες ποιότητες αλουμινίου.

Έμπορος Buttweld Unequal Cross, Buttweld Equal Cross Fittings, Equal Cross Formula, Cross Pipe Fitting Definition, Straight Cross Fitting, Equal Cross Weight Calculator, Straight Cross Pipe Fittings Αντιπρόσωποι στην Ινδία

ANSI/ASME B16.9 Προδιαγραφές σταυρού σωλήνων με οπή - Ίσος σταυρός, μειωμένος σταυρός

Διαστάσεις ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Εξωτερική διάμετρος Equal Cross (1/2″~24″), ERW / Buttweld Equal Cross (1/2″~48″), Reducing Cross (1/2″~24″), ERW / Buttweld Reducing Cross(1/2″~48″)
Τύποι Equal Cross, Reducing Cross
Πάχος Τοίχου 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Υπηρεσίες Προστιθέμενης Αξίας Γαλβανισμός εν θερμώ, εποξειδική επίστρωση & επίστρωση FBE, Ηλεκτροστίλβωση, Αμμοβολή, Σπειρώματα, Συγκόλληση
Βαθμοί Παραγωγής Ανοξείδωτος χάλυβας, κράμα χάλυβα, διπλό, κράματα νικελίου, χάλυβας χαμηλής θερμοκρασίας, ανθρακούχο χάλυβας, νικέλιο χαλκού



Πρότυπα κατασκευής Buttweld Pipe Cross, Equal Cross, Reducing Cross

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
ΦΑΣΑΡΙΑ: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EL: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Τυπική προδιαγραφή για εξαρτήματα σωληνώσεων από σφυρήλατο ωστενιτικό ανοξείδωτο χάλυβα
ASME B16.9 Εργοστασιακά Σφυρήλατα Εξαρτήματα Συγκόλληση
ASME B16.25 Τελειώματα Buttwelding
ASME B16.28 Σφυρήλατο ατσάλι με κοντές ακτίνες αγκώνες και οπισθοσκόλληση επιστροφές
MSS SP-43 Σφυρήλατα και κατασκευασμένα εξαρτήματα συγκόλλησης με άκρο για εφαρμογές χαμηλής πίεσης, ανθεκτικές στη διάβρωση

Βαθμοί υλικών με σταυρό σωλήνα Buttweld

Ανοξείδωτο ατσάλι ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Ανθρακούχο χάλυβα ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Ανθρακούχο χάλυβα χαμηλής θερμοκρασίας ASTM A420 WPL3, A420 WPL6
Κραματοποιημένος χάλυβας ASTM / ASME A/SA 234 Γρ. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Duplex Steel ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Werkstoff Νο. 1.4462
Κράμα νικελίου ASTM / ASME SB 336 UNS 2200 ( NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 ( ALOY 20 / 20 CB 3, UNS 88825IN), UNS 88825 600 ), UNS 6601 ( INCONEL 601 ), UNS 6625 (INCONEL 625), UNS 10276 ( HASTELLOY C 276 )



ANSI/ASME B16.9 BUTTWELD ΙΣΕΣ ΔΙΑΣΤΑΣΕΙΣ ΣΤΑΥΡΟΥ

Διάγραμμα διαστάσεων Buttweld Cross

Σταυρός από κράμα χαλκού-νικελίου C70600 90/10, εξάρτημα σωλήνα ANSI B16.9 1/2"-4" Βιομηχανικό 2
Ονομαστικό μέγεθος σωλήνα (NPS) DN Εξωτερική διάμετρος στο Bevel Από το κέντρο μέχρι το τέλος
Run.C Εξοδος. Μ[Σημειώσεις(1) και (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168,3 143 143
8 200 219.1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406,4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Οι διαστάσεις είναι σε χιλιοστά, εκτός αν αναφέρεται διαφορετικά. Πάχος τοιχώματος (t) πρέπει να προσδιορίζεται από τον πελάτη.

Μείωση διαστάσεων σταυροειδούς πλάτης

Σταυρός από κράμα χαλκού-νικελίου C70600 90/10, εξάρτημα σωλήνα ANSI B16.9 1/2"-4" Βιομηχανικό 3

Ονομαστική Διάμετρος Εξωτερική διάμετρος Από το κέντρο μέχρι το τέλος
Δ1 Δ2
DN NPS Σειρά Α Σειρά Β Σειρά Α Σειρά Β ντο Μ
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42.4 38 42.4 38 48 48
32×25 1,1/4×1 42.4 38 33.7 32 48 48
32×20 1,1/4×3/4 42.4 38 26.9 25 48 48
32×15 1,1/4×1/2 42.4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42.4 38 57 57
40×25 1,1/2×1 48.3 45 33.7 32 57 57
40×20 1,1/2×3/4 48.3 45 26.9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1,1/2 60.3 57 48.3 45 64 60
50×32 2×1,1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2,1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60.3 57 76 70
65×40 2/1/2×1,1/2 73,0 76 48.3 45 76 67
65×32 2/1/2×1,1/4 73,0 76 42.4 38 76 64
65×25 2/1/2×1 73,0 76 33.7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2,1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60.3 57 86 76
80×40 3×1,1/2 88,9 89 48.3 45 86 73
80×32 3×1,1/4 88,9 89 42.4 38 86 70
90×90 3,1/2×3,1/2 101.6 – 101.6 – 95 95
90×80 3,1/2×3 101.6 – 88,9 89 95 92
90×65 3,1/2×2,1/2 101.6 – 73,0 76 95 89
90×50 3,1/2×2 101.6 – 60.3 57 95 83
90×40 3,1/2×1,1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3,1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88,9 89 105 98
100×65 4×2,1/2 114.3 108 73,0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1,1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3,1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88,9 89 124 111
125×65 5×2.1.2 141.3 133 73,0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141.3 133 143 137
150×100 6×4 168,3 159 114.3 108 143 130
150×90 6×3,1/2 168,3 – 101.6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2,1/2 168,3 159 73,0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168,3 159 178 168
200×125 8×5 219.1 219 141,4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3,1/2 219.1 – 101.6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219.1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141.3 133 216 191
250×100 10×4 273,0 273 114.3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219.1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141.3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219.1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406,4 426 406,4 426 305 305
400×350 16×14 406,4 426 355,6 377 305 305
400×300 16×12 406,4 426 323,9 325 305 295
400×250 16×10 406,4 426 273,0 273 305 283
400×200 16×8 406,4 426 219.1 219 305 273
400×150 16×6 406,4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406,4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406,4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



Διαθέσιμοι τύποι ASME B16.9 Buttweld Cross

Buttweld Equal Cross Σταυροπροσαρμογή μείωσης συγκόλλησης πισινών
Μείωση Cross Fittings Εξαρτήματα σταυροσωλήνων μείωσης χάλυβα
ASME B16.9 Άνισος Σταυρός Υψηλής ποιότητας Άνισος Σταυρός
Ίσιος Σταυρός Buttweld Εξαρτήματα διασταυρούμενων σωλήνων μείωσης συγκόλλησης πισινών
ANSI B16.9 Buttweld Cross ASME B16.28 Σταυρός σωλήνων Buttweld
Εξαρτήματα διασταυρούμενων σωλήνων Buttweld Κοντακοί σταυρός
Equal Cross Fitting Cross Fitting
Buttweld Reducing Cross Buttweld Equal Cross Fitting

Τιμοκατάλογος Buttweld Pipe Cross

ASME B16.9 Ίσιος Σταυρός Buttweld
Τιμή FOB: 0,5-6 $ ΗΠΑ / Τεμάχιο

Buttweld sch40 Άνισος Σταυρός
Τιμή FOB: 1,2-2500 $ ΗΠΑ / Τεμάχιο

Equal Cross Fittings
Τιμή FOB: 1-5000 $ ΗΠΑ / Τεμάχιο

ASME B16.9 Μειωτικός Σταυρός Κοντακιού
Τιμή FOB: 0,11-999 $ ΗΠΑ / Τεμάχιο

Εξαρτήματα διασταυρούμενων σωλήνων μείωσης ASME B16.9 Buttweld
Τιμή FOB: 0,2-50 $ ΗΠΑ / Τεμάχιο

Κοντακοί σταυρός
Τιμή FOB: 0,2-500 $ ΗΠΑ / Τεμάχιο

Ίσος Σταυρός
Τιμή FOB: 0,11-1 $ ΗΠΑ / Τεμάχιο
