C70600 διαγώνια τοποθέτηση σωληνώσεων Ansi B16.9 κατ' ευθείαν 2» SCH40 Buttweld

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Τόπος καταγωγής Κίνα
Μάρκα TOBO
Πιστοποίηση SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Αριθμό μοντέλου Χαλκονικέλιο C70600

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Όνομα προϊόντων Σταυρός σωλήνων χαλκού νικελίου Βαθμός υλικού C70600
Μέγεθος 2" SCH40 Εφαρμογή Θερμοσίφωνας
Τύπος Ίσος Επιφάνεια ανατίναξη
Επεξεργασία διαπυρακτομένος
Επισημαίνω

B16.9 διαγώνια τοποθέτηση σωληνώσεων

,

C70600 διαγώνια τοποθέτηση σωληνώσεων

,

Διαγώνια τοποθέτηση σωληνώσεων γραμμάτων Τ Buttweld
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Διαγώνια τοποθέτηση σωληνώσεων Buttweld, υψηλή - σταυρός ποιοτικού Buttweld, πλευρικός διαγώνιος έμπορος συγκόλλησης άκρης

Οι ίσες διαγώνιες διαστάσεις, Buttweld που μειώνουν τις διαγώνιες διαστάσεις, διοχετεύουν με σωλήνες τη διαγώνια τιμή, ίσος διαγώνιος προμηθευτής συναρμολογήσεων Buttweld, IND

Η διοχέτευση με σωλήνες του Marcel είναι ανώτατος κατασκευαστής του σταυρού asme b16.9 γνωστού συνήθως ως τοποθέτηση σωληνώσεων 4 τρόπων. Το διαγώνιο γράμμα Τ παράγει συνήθως την υψηλή πίεση στο σωλήνα καθώς η θερμοκρασία αλλάζει, επειδή είναι στο κέντρο τεσσάρων σημείων σύνδεσης. Συγκριτικά, ένα γράμμα Τ είναι σταθερότερο από έναν σταυρό, όπως ένα γράμμα Τ συμπεριφέρεται όπως ένα τρίποδος σκαμνί, ενώ ένας σταυρός συμπεριφέρεται όπως ένα τέσσερις-με πόδια σκαμνί.

Ενθαρρυνμένοι με μια ομάδα των λαμπρών επαγγελματιών, μπορούμε να παρέχουμε το σταυρό σωλήνων σε δύο τύπους συγκεκριμένα, τον ευθύ διαγώνιο και μειώνοντας σταυρό σε μια πλήρη σειρά των μορφών και των διαστάσεων. Είμαστε οδηγώντας προμηθευτής του διαγώνιου γράμματος Τ ανοξείδωτου και του διαγώνιου γράμματος Τ χάλυβα κραμάτων στους στην εγχώρια αγορά πελάτες και τους διεθνείς πελάτες στις διάφορες βιομηχανίες όπως το πετρέλαιο και φυσικό αέριο, πετροχημική, ηλεκτρική παραγωγή, φαρμακευτικά είδη, κατασκευαστικά εγγράφου, φυσικά βιομηχανία φυσικού αερίου και εργοστάσια χημικής βιομηχανίας. Ο σταυρός χρησιμοποιείται σε πολλές εφαρμογές, ως σύνδεση για τη διατομή των σωλήνων.

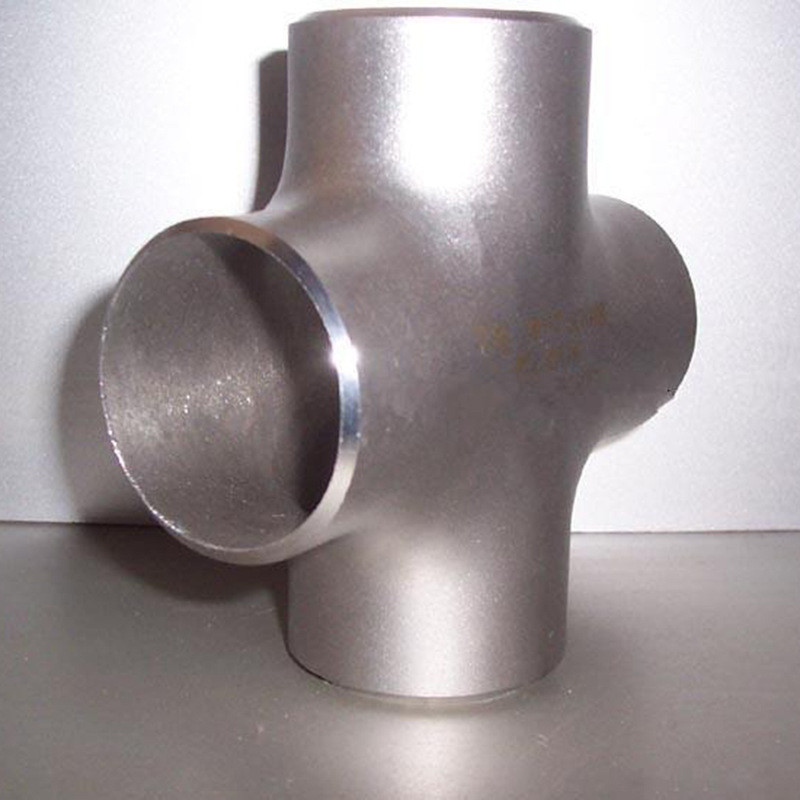

C70600 διαγώνια τοποθέτηση σωληνώσεων Ansi B16.9 κατ' ευθείαν 2» SCH40 Buttweld 0

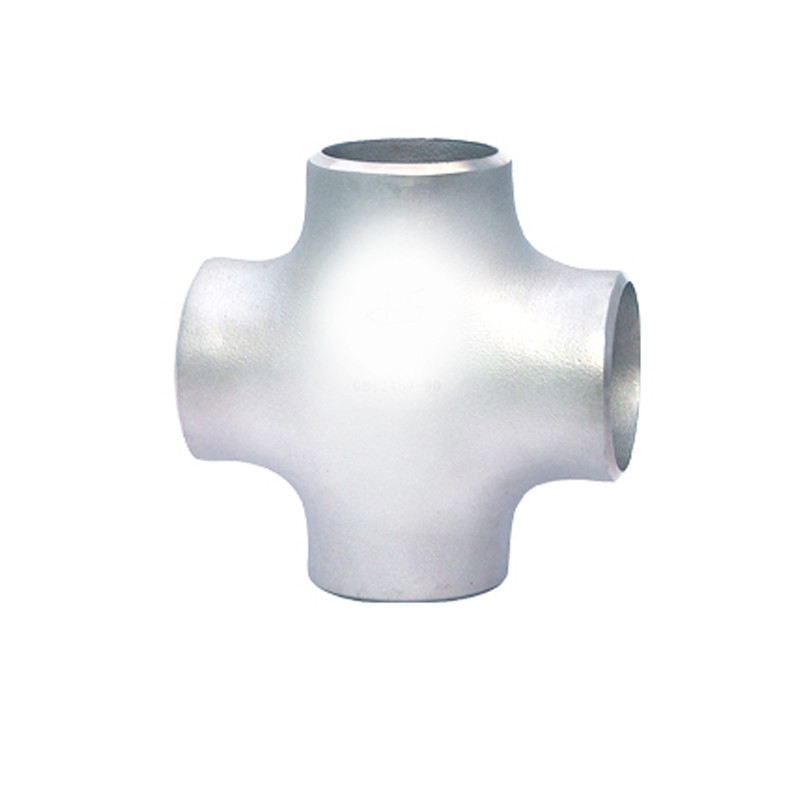

C70600 διαγώνια τοποθέτηση σωληνώσεων Ansi B16.9 κατ' ευθείαν 2» SCH40 Buttweld 1
Ο μέτοχος του ίσου σταυρού συγκόλλησης άκρης, διοχετεύει με σωλήνες τις διαγώνιες συναρμολογήσεις, που μειώνουν τη διαγώνια τοποθέτηση σωληνώσεων, ευθύ διαγώνιο ASME B16.9 Delaer

Ο προσφερθείς ίσος σταυρός μας, που μειώνει το διαγώνιο και πλευρικό διαγώνιο ειδικό σταυρό βαθμού παρέχεται ευρέως από μας σε πολλές βιομηχανίες όπως η ηλεκτρική παραγωγή, το πετροχημικό, η ναυπηγική, η κατασκευή εγγράφου, η χημική ουσία, το φαρμακευτικό είδος, και η επεξεργασία.

Ανάλογα με τις προδιαγραφές και τις απαιτήσεις πελατών μας, μπορούμε να κατασκευάσουμε και να προσφέρουμε τον ευθύ διαγώνιο και μειώνοντας σταυρό στους διάφορους βαθμούς συμπεριλαμβανομένων 202, 304/304L, 904L, 316/316L, ντούμπλεξ 2205, κράμα 20, νικέλιο Cupro, κράμα 400, κράμα 625, κράμα 600, κράμα C276 Monel Inconel Inconel Hastelloy, και επίσης στους διάφορους βαθμούς αλουμινίου.

Ο έμπορος του άνισου σταυρού Buttweld, Buttweld που οι ίσες διαγώνιες συναρμολογήσεις, είναι ίσες με το διαγώνιο τύπο, διαγώνιος καθορισμός τοποθετήσεων σωληνώσεων, ευθεία διαγώνια συναρμολόγηση, είναι ίσος με το διαγώνιο υπολογιστή βάρους, ευθείς διαγώνιοι έμποροι τοποθετήσεων σωληνώσεων στην Ινδία

Διαγώνια προδιαγραφή σωλήνων ANSI/ASME B16.9 Buttweld – ίσος σταυρός, που μειώνει το σταυρό

Διαστάσεις ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Εξωτερική διάμετρος Ίσος σταυρός (1/2 ″ ~24 ″), ίσος σταυρός ERW/Buttweld (1/2 ″ ~48 ″), που μειώνει το σταυρό (1/2 ″ ~24 ″), ERW/Buttweld που μειώνει το σταυρό (1/2 ″ ~48 ″)
Τύποι Ίσος σταυρός, που μειώνει το σταυρό
Πάχος τοίχων 3MM – 40MM/SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Προστιθεμένης αξίας υπηρεσίες Καυτός βυθισμένος γαλβανισμός, εποξικό & επίστρωμα FBE, ηλεκτρο στίλβωση, ανατίναξη άμμου, πέρασμα κλωστής σε βελόνα, συγκόλληση
Βαθμοί παραγωγής Ανοξείδωτο, χάλυβας κραμάτων, ντούμπλεξ, κράματα νικελίου, χάλυβας χαμηλής θερμοκρασίας, χάλυβας άνθρακα, νικέλιο Cupro

Τα πρότυπα κατασκευής Buttweld διοχετεύουν με σωλήνες το διαγώνιο, ίσο σταυρό, που μειώνει το σταυρό

ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
Το EN: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Τυποποιημένη προδιαγραφή για τις επεξεργασμένες ωστενιτικές συναρμολογήσεις σωληνώσεων ανοξείδωτου
ASME B16.9 Βιομηχανοποιημένες επεξεργασμένες συναρμολογήσεις Buttwelding
ASME B16.25 Άκρες Buttwelding
ASME B16.28 Σύντομοι αγκώνες ακτίνας επεξεργασμένου χάλυβα και επιστροφές Buttwelding
MSS SP-43 Επεξεργασμένες και κατασκευασμένες άκρη-ενώνοντας στενά συναρμολογήσεις για τη χαμηλή πίεση, αντιδιαβρωτικές εφαρμογές

Διαγώνιοι υλικοί βαθμοί σωλήνων Buttweld

Ανοξείδωτο ASTM A403 WP GR. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Χάλυβας άνθρακα ASTM 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Χάλυβας άνθρακα χαμηλής θερμοκρασίας ASTM A420 WPL3, A420 WPL6
Χάλυβας κραμάτων ASTM/ASME A/SA 234 GR. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Διπλός χάλυβας ASTM 815, ASME SA 815 UNS ΚΑΝΈΝΑ S31803, S32205. Werkstoff Νο 1,4462
Κράμα νικελίου SB 336 UNS 2200 ASTM/ASME (ΝΙΚΈΛΙΟ 200), UNS 2201 (ΝΙΚΈΛΙΟ 201), UNS 4400 (MONEL 400), UNS 8020 (ΚΡΆΜΑ 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY Γ 276)

ΊΣΕΣ ΔΙΑΓΏΝΙΕΣ ΔΙΑΣΤΆΣΕΙΣ ANSI/ASME B16.9 BUTTWELD

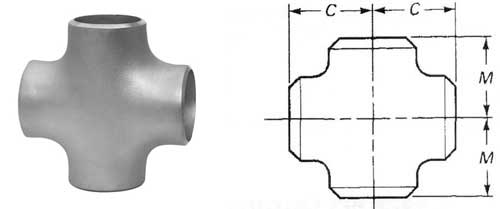

Διαγώνιο διάγραμμα διαστάσεων Buttweld

Διαγώνιες διαστάσεις σωλήνων
Ονομαστικό μέγεθος σωλήνων (NPS) DN Εξωτερική διάμετρος στη λοξότμηση Κεντρικό -τέλος
Run.C Έξοδος. Μ [σημειώσεις (1) και (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Οι διαστάσεις είναι στα χιλιοστόμετρα εκτός αν αναφέρεται διαφορετικά. Το πάχος τοίχων (τ) πρέπει να διευκρινιστεί από τον πελάτη.

Buttweld που μειώνει τις διαγώνιες διαστάσεις

Μείωση των διαστάσεων γραμμάτων Τ

Ονομαστική διάμετρος Εξωτερική διάμετρος Κέντρο στο τέλος
D1 D2
DN NPS Σειρά Α Σειρά Β Σειρά Α Σειρά Β Γ Μ
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2.1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 – 101.6 – 95 95
90×80 3.1/2×3 101.6 – 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 – 73.0 76 95 89
90×50 3.1/2×2 101.6 – 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2.1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324

Διαγώνιοι διαθέσιμοι τύποι ASME B16.9 Buttweld

Ίσος σταυρός Buttweld Συγκόλληση άκρης που μειώνει τη διαγώνια συναρμολόγηση
Μείωση των διαγώνιων συναρμολογήσεων Χάλυβας που μειώνει τις διαγώνιες τοποθετήσεις σωληνώσεων
Άνισος σταυρός ASME B16.9 Υψηλός - ποιοτικός άνισος σταυρός
Σταυρός Buttweld κατ' ευθείαν Συγκόλληση άκρης που μειώνει τις διαγώνιες τοποθετήσεις σωληνώσεων
Σταυρός Ansi B16.9 Buttweld Σταυρός σωλήνων ASME B16.28 Buttweld
Διαγώνιες τοποθετήσεις σωληνώσεων Buttweld Το Buttweld έφραξε το σταυρό
Ίση διαγώνια συναρμολόγηση Διαγώνια συναρμολόγηση
Buttweld που μειώνει το σταυρό Ίση διαγώνια συναρμολόγηση Buttweld

Διαγώνιος τιμοκατάλογος σωλήνων Buttweld

Ίσος σταυρός ASME B16.9 Buttweld
FOB τιμή: ΗΠΑ $0.5-6/κομμάτι

Άνισος σταυρός Buttweld sch40
FOB τιμή: ΗΠΑ $1.2-2500/κομμάτι

Ίσες διαγώνιες συναρμολογήσεις
FOB τιμή: ΗΠΑ $1-5000/κομμάτι

ASME B16.9 Buttweld που μειώνει το σταυρό
FOB τιμή: ΗΠΑ $0.11-999/κομμάτι

ASME B16.9 Buttweld που μειώνει τις διαγώνιες τοποθετήσεις σωληνώσεων
FOB τιμή: ΗΠΑ $0.2-50/κομμάτι

Το Buttweld έφραξε το σταυρό
FOB τιμή: ΗΠΑ $0.2-500/κομμάτι

Ίσος σταυρός
FOB τιμή: ΗΠΑ $0.11-1/κομμάτι
