Καλύτερη ποιότητα C70600 90/10 70/30 ANSI B16.9 Διασταυρούμενη σωλήνα Fitting ευθεία 2" SCH40-160 Buttweld

  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
Τόπος καταγωγής Κίνα
Μάρκα TOBO
Πιστοποίηση SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Αριθμό μοντέλου Χαλκονικέλιο C70600

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Σταυρός σωλήνων χαλκού νικελίου Υλικός βαθμός C70600
Μέγεθος Προσαρμοσμένο Εφαρμογή θερμοσίφωνας
Τύπος Ίσος Επιφάνεια Ανατίναξη
Επεξεργασία Ανοπτημένος
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Καλύτερη ποιότητα C70600 90/10 70/30 ANSI B16.9 Διασταυρούμενη σωλήνα Fitting ευθεία 2" SCH40-160 Buttweld

Τεχνική και τεχνολογική εκπαίδευση, Παιδική εκπαίδευση, Παιδική εκπαίδευση

Η Marcel Piping είναι ο ανώτατος κατασκευαστήςβ16.9 σταυρόΗ διασταύρωση των σωλήνων συνήθως δημιουργεί υψηλό στρες στους σωλήνες καθώς αλλάζει η θερμοκρασία, επειδή βρίσκονται στο κέντρο τεσσάρων σημείων σύνδεσης.Το τζι είναι πιο σταθερό από το σταυρό., καθώς ένα tee συμπεριφέρεται σαν ένα τριποδαρό σκαμνί, ενώ ένας σταυρός συμπεριφέρεται σαν ένα τετραποδαρό σκαμνί.

Με την υποστήριξη μιας ομάδας εξαιρετικών επαγγελματιών, μπορούμε να παρέχουμεδιασταύρωση σωλήνωνσε δύο τύπους, δηλαδή ευθεία και μειωμένη διασταύρωση σε πλήρη γκάμα μορφών και διαστάσεων.Είμαστε ένας κορυφαίος προμηθευτής ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου ατσάλινου σε εγχώριους πελάτες και διεθνείς πελάτες σε διάφορες βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριοΗ διασταύρωση χρησιμοποιείται σε πολλές εφαρμογές, ως διασταύρωση για διασταύρωση σωλήνων.

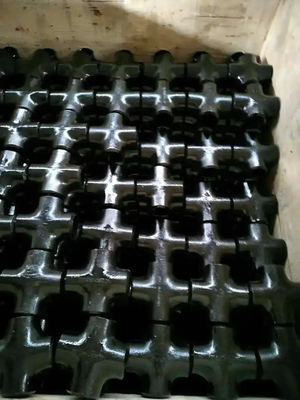

Καλύτερη ποιότητα C70600 90/10 70/30 ANSI B16.9 Διασταυρούμενη σωλήνα Fitting ευθεία 2" SCH40-160 Buttweld 0
Καλύτερη ποιότητα C70600 90/10 70/30 ANSI B16.9 Διασταυρούμενη σωλήνα Fitting ευθεία 2" SCH40-160 Buttweld 1
Εξαρτήματα διασταύρωσης σωλήνων, μείωση διασταύρωσης σωλήνων, ευθεία διασταύρωση ASME B16.9 Delaer

Οι προσφερόμενοι Equal Cross, Reducing Cross και Lateral Cross ειδικής ποιότητας Cross παρέχονται ευρέως από εμάς σε πολλές βιομηχανίες όπως η ηλεκτροπαραγωγή, η πετροχημική, η ναυπηγική, η κατασκευή χαρτιού,χημικά, φαρμακευτικά, και κατασκευή.

Ανάλογα με τις προδιαγραφές και τις απαιτήσεις των πελατών μας, μπορούμε να κατασκευάσουμε και να προσφέρουμε ευθεία Cross και μειώνοντας Cross σε διάφορους βαθμούς, συμπεριλαμβανομένων 202, 304/304L, 904L, 316/316L, Duplex 2205,Σύνθετο 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, καθώς και σε διάφορες κλάσεις αλουμινίου.

Εμπορεύτρια Buttweld Αισθής Σταυροειδής, Buttweld ισότιμο σταυροειδές εξαρτήματα, ισότιμο σταυροειδές φόρμουλα, ορισμός σταυροειδούς σωλήνα, ευθεία σταυροειδής, ισότιμο σταυροειδές υπολογιστή,Συμμετέχοντες διανομής σωλήνων ευθείας διασταύρωσης στην Ινδία

Ειδικότητα ANSI/ASME B16.9 Σιδηροδρομικής διασταύρωσης σωλήνων με σιδηροδρομική διασταύρωση ∆ ίση διασταύρωση, διασταύρωση μείωσης

Μέγεθος Αρμόδια για την παρακολούθηση της χρήσης:9, ASME B16.28, MSS-SP-43
Εξωτερική διάμετρος Ίδιο Σταυρό (1/2′′ ′′ 24′′), ERW / Buttweld Ίδιο Σταυρό ((1/2′′ ′′ 48′′), Μειωτικό Σταυρό (1/2′′ ′′ 24′′), ERW / Buttweld Μειωτικό Σταυρό ((1/2′′ ′′ 48′′)
Τύποι Ίση διασταύρωση, μειωμένη διασταύρωση
Δάχος τοίχου 3mm 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Υπηρεσίες προστιθέμενης αξίας Ζεστή γαλβάνωση, επικάλυψη με επωξία και FBE, ηλεκτροβλήρωση, άμμο, νηματοποίηση, συγκόλληση
Κατηγορίες παραγωγής Ατσάλι από ανοξείδωτο χάλυβα, κράμα χάλυβα, διπλό χάλυβα, κράματα νικελίου, χάλυβα χαμηλής θερμοκρασίας, χάλυβα άνθρακα, Cupro Nickel

Προδιαγραφές κατασκευής διασταυρούμενου σωλήνα βυθού, διασταυρούμενου σωλήνα, διασταυρούμενου σωλήνα

ΑΣΜΕ: ΑΝΣΙ Β16.9, ANSI B16.28, MSS-SP-43
ΔΙΝ: ΔΙΝ2605, DIN2615, DIN2616, DIN2617, DIN28011
Επικεφαλής: EN10253-1, EN10253-2
ΑΣTM A403 ∙ ASME SA403 Τυπική προδιαγραφή για σφυρηλατημένα εξαρτήματα σωληνώσεων από αυστενίτικο ανοξείδωτο χάλυβα
ΑΣΜΕ Β16.9 Εργοστάσια κατασκευής σφυρηλατημένων εξαρτημάτων
ΑΣΜΕ Β16.25 Τελειώνει το σίδερο
ΑΣΜΕ Β16.28 Σιδηρουργικά ατσάλινα αγκώνια μικρής ακτίνας
MSS SP-43 Τεχνουργημένα και κατασκευασμένα εξαρτήματα συγκόλλησης για χαμηλής πίεσης, ανθεκτικές στη διάβρωση

Αξιολογίες υλικού διασταύρωσης σωλήνων Buttweld

Ατσάλι ατσάλι ΑΣTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Χάλυβα άνθρακα Το ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70.
Ατσάλι άνθρακα χαμηλής θερμοκρασίας ΑΣTM A420 WPL3, A420 WPL6
Σιδηρούχιο Εφαρμογή των προδιαγραφών που προβλέπονται στο παράρτημα I του κανονισμού (ΕΚ) αριθ. 1907/2006
Χάλυβα διπλού τύπου Εναλλακτικά προϊόντα που χρησιμοποιούνται για την κατασκευή υλικών για την κατασκευή οχημάτων με κινητήρα4462
Άλλες χημικές ουσίες Η μέθοδος ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601 ),Η UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

ΑΠΟΤΕΛΕΙΣΤΕΣ ΑΠΟΤΕΛΕΙΣ ΑΠΟΤΕΛΕΙΣ ΑΠΟΤΕΛΕΙΣ

Διάγραμμα διαστάσεων σταυρού του οπίσθους

Pipe Cross Dimensions
Ονομαστικό μέγεθος σωλήνα (NPS) DN Εξωτερική διάμετρος στο Bevel Από το κέντρο μέχρι το τέλος
Τρέξτε. Εναλλακτικό προϊόν.
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Οι διαστάσεις εκφράζονται σε χιλιοστά, εκτός εάν αναφέρεται διαφορετικά.t) πρέπει να καθορίζεται από τον πελάτη.

Μειωτικές διαστάσεις σταυρού

Reducing Tee Dimensions

Ονομαστική διάμετρος Εξωτερική διάμετρος Από το κέντρο ως το τέλος
Δ1 D2
DN Εθνικό ΕΣΠ Σειρά Α Σειρά Β Σειρά Α Σειρά Β Γ Μ
15×15 1/2 × 1/2. 21.3 18 21.3 18 25 25
15×10 1/2 × 3/8 21.3 18 17.3 14 25 25
15×8 1/2 × 1/4. 21.3 18 13.7 10 25 25
20×20 3/4 × 3/4 26.9 25 26.9 25 29 29
20×15 3/4 × 1/2. 26.9 25 21.3 18 29 29
20 × 10 3/4 × 3/8 26.9 25 17.3 14 29 29
25×25 1 × 1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2x2 60.3 57 60.3 57 64 64
50×40 2 × 1,1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2 × 1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2 × 2,1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2 × 1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3 × 2,1/2 88.9 89 73.0 76 86 83
80×50 3x2 88.9 89 60.3 57 86 76
80×40 3 × 1,1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 Επικεφαλής 101.6 Επικεφαλής 95 95
90×80 3.1/2×3 101.6 Επικεφαλής 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 Επικεφαλής 73.0 76 95 89
90×50 3.1/2×2 101.6 Επικεφαλής 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 Επικεφαλής 48.3 45 95 79
100 × 100 4×4 114.3 108 114.3 108 105 105
100 × 90 4 × 3,1/2 114.3 108 101.6 Επικεφαλής 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4 × 2,1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4 × 1,1/2 114.3 108 48.3 45 105 86
125×125 5 × 5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5 × 3,1/2 141.3 Επικεφαλής 101.6 Επικεφαλής 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 Πέντε επί δύο.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6 × 3,1/2 168.3 Επικεφαλής 101.6 Επικεφαλής 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6 × 2,1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8 × 3,1/2 219.1 Επικεφαλής 101.6 Επικεφαλής 178 152
250 × 250 10 × 10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250 × 150 10 × 6 273.0 273 168.3 159 216 194
250×125 10 × 5 273.0 273 141.3 133 216 191
250 × 100 10×4 273.0 273 114.3 108 216 184
300×300 12 × 12 323.9 325 323.9 325 254 254
300 × 250 12 × 10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300 × 150 12 × 6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350 × 350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350 × 250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400 × 400 16 × 16 406.4 426 406.4 426 305 305
400 × 350 16×14 406.4 426 355.6 377 305 305
400 × 300 16×12 406.4 426 323.9 325 305 295
400 × 250 16 × 10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400 × 150 16 × 6 406.4 426 168.3 159 305 264
450 × 450 18×18 457 480 457 480 343 343
450 × 400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450 × 250 18 × 10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500 × 500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500 × 400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500 × 300 20×20 508 530 323.9 325 381 346
500 × 250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324

ASME B16.9 Διαθέσιμοι τύποι διασταυρούμενου σιδηροτροχίου

Κεφαλοκάλαμος ίσος σταυρός Εφοδιασμός με μειωτικό σταυρό
Μείωση των διασταυρούμενων εφοδιασμών Εφοδιασμοί διασταυρούμενων σωλήνων από χάλυβα
ASME B16.9 Ανισόμετρο σταυρό Υψηλής ποιότητας Ανισόμετρο σταυρό
Κώλος Στενό Σταυρό Εφοδιασμοί διασταυρούμενων σωλήνων μειωτικών συγκόλλησης
ANSI B16.9 Σταυρός Buttweld Εναλλακτικές τεχνικές προδιαγραφές
Τεχνουργήματα για σωλήνες διασταυρούμενου τύπου Κρουζ του Μπουτγουέλντ
Ίση διασταύρωση Διασταυρούμενη προσαρμογή
Μειωτικός σταυρός οπίσθιας πλάτης Εναρμόνιση ισόπλευρης διασταύρωσης οπίσθιας πλάτης
