CuNi 70/30 Χαλκός Νικέλιο Κεφαλόνιο 90° LR ASME B16.9 Εφοδιασμός θαλάσσιων σωλήνων υψηλής πίεσης

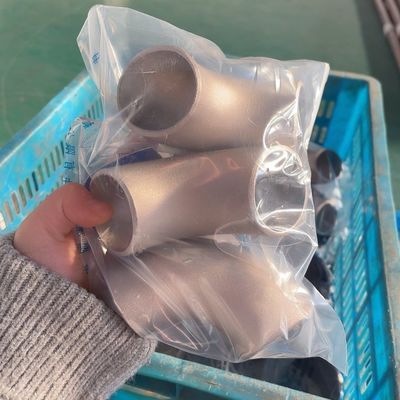

Αγκώνας Χαλκού-Νικελίου CuNi 70/30 90° LR ASME B16.9 Εξάρτημα Σωληνώσεων Θαλάσσης Υψηλής Πίεσης

Ο Αγκώνας Χαλκού-Νικελίου είναι ένα εξάρτημα κατεύθυνσης σωλήνων σχεδιασμένο και κατασκευασμένο σύμφωνα με διεθνή πρότυπα, συμπεριλαμβανομένων των ASME B16.9, DIN 86090, GB/T 12459 και EEMUA 146. Κοινά υλικά είναι τα CuNi90/10 (C70600) και CuNi70/30 (C71500), που παρέχονται σε ανόπτηση (O) ή ανακουφισμένη από τάσεις κατάσταση. Οι αγκώνες σχηματίζονται με θερμή ώθηση χωρίς συγκόλληση σωλήνα ή ενιαία σφυρηλάτηση με καλούπι, εξασφαλίζοντας συνεχή ροή κόκκων μετάλλου χωρίς ρυτίδες ή ρωγμές. Πριν από την αποστολή, κάθε τεμάχιο υποβάλλεται σε επιθεώρηση διαστάσεων, οπτική εξέταση και καθορισμένες μη καταστροφικές δοκιμές, συνοδευόμενο από ιχνηλάσιμους αριθμούς παρτίδας και αναφορές δοκιμών μηχανικών ιδιοτήτων. Οι ακραίες φινιρίσματα περιλαμβάνουν φάλτσα για συγκόλληση με εγκόπια (BW), άκρα για συγκόλληση υποδοχής (SW) και σπειρωτά άκρα (NPT/BSP) για να ταιριάζουν σε διάφορες απαιτήσεις διεπαφής σωληνώσεων.

2. Εφαρμογές Προϊόντος

Αυτό το προϊόν είναι κατάλληλο για συστήματα σωληνώσεων υγρών ή αερίων των οποίων η πίεση σχεδιασμού δεν υπερβαίνει τις επιτρεπόμενες τιμές για την αντίστοιχη κατηγορία θερμοκρασίας. Χρησιμοποιείται ως τυπικό εξάρτημα κατεύθυνσης στους ακόλουθους τομείς μηχανικής:

Υπεράκτια Μηχανική: Ανύψωση θαλασσινού νερού, πυρόσβεση και ψυκτικά κυκλώματα νερού σε gi-up rigs, ημι-βυθιζόμενα, FPSOs και υποθαλάσσια συστήματα πολλαπλών αγωγών.

Ναυπηγική: Συστήματα θαλασσινού νερού μηχανοστασίου, γραμμές δεξαμενών έρματος, σωληνώσεις υδρορροής και πυροσβεστικές γραμμές σε πολεμικά και εμπορικά πλοία.

Παράκτιοι Σταθμοί Παραγωγής Ενέργειας & Πυρηνικοί Σταθμοί: Κλειστού κύκλου κυκλοφορούντα ψυκτικά νερά, βοηθητικά ψυκτικά νερά και στροφές σωληνώσεων εξαγωγής συμπυκνωμάτων.

Μονάδες Αφαλάτωσης: Γραμμές μεταφοράς νερού τροφοδοσίας, συμπυκνωμένου άλμης και νερού προϊόντος σε διαδικασίες RO και MSF.

Χημική Βιομηχανία: Σωληνώσεις μέσης και χαμηλής πίεσης που χειρίζονται χλωρίδια, οργανικά οξέα ή ουδέτερα διαλύματα αλάτων, με θερμοκρασίες λειτουργίας που συνήθως κυμαίνονται από -29°C έως 200°C.

3.Πλεονεκτήματα Προϊόντος

1. Ισχυρή Συμβατότητα Προτύπων: Βασικές διαστατικές παράμετροι (Εξωτερική Διάμετρος, πάχος τοιχώματος, κέντρο προς άκρο, γωνίες φάλτσας) συμμορφώνονται πλήρως με τα συστήματα ASME, EN και GB, επιτρέποντας άμεση αντικατάσταση ή σύνδεση με σωληνώσεις διαφορετικών κωδίκων σχεδιασμού χωρίς ειδικά κομμάτια μετάβασης.

2. Σαφείς Αποκλίσεις Σχεδιασμού: Οι επιτρεπόμενες τάσεις προέρχονται από τον Κώδικα Λεβήτων & Δοχείων Πίεσης ASME, Τμήμα II Μέρος D. Μια ομοιόμορφη απόκλιση διάβρωσης 0,5-1,0 mm για διάρκεια ζωής 25 ετών μπορεί να υπολογιστεί ρητά, παρέχοντας αξιόπιστη βάση σχεδιασμού.

3. Εξαιρετική Συγκολλησιμότητα: Τα κράματα CuNi προσφέρουν ένα ευρύ παράθυρο θερμικής εισόδου συγκόλλησης (0,5-2,5 kJ/mm) χωρίς να απαιτείται προθέρμανση ή μετα-συγκολλητική θερμική επεξεργασία. Οι συγκολλήσεις είναι καλά σχηματισμένες και η αντοχή στη διάβρωση της ζώνης συγκόλλησης δεν είναι κατώτερη από αυτή του βασικού μετάλλου.

4. Σταθερή Κατάσταση Παράδοσης: Όλοι οι αγκώνες είναι ανόπτησης σε διάλυμα για ανακούφιση από υπολειμματικές τάσεις, εξασφαλίζοντας ομοιόμορφη μικροδομή και σταθερή σκληρότητα ≤100 HRB, διευκολύνοντας την κοπή ή λείανση στο εργοτάξιο.

5. Ολοκληρωμένη Τεκμηρίωση Ποιότητας: Κάθε αποστολή συνοδεύεται από πιστοποιητικό μύλου EN 10204 3.1 (με δυνατότητα αναβάθμισης σε 3.2) που καλύπτει τη χημική σύνθεση, τις ιδιότητες εφελκυσμού σε θερμοκρασία περιβάλλοντος, τη σκληρότητα, τη διάβρωση μεταξύ κόκκων (σύμφωνα με ASTM G28) και τα αποτελέσματα υδροστατικής δοκιμής, πληρώντας τις απαιτήσεις τεκμηρίωσης διεθνών έργων μηχανικής.

​4.Βασικές Προδιαγραφές Προϊόντος

​
