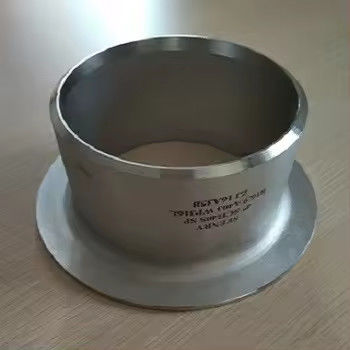

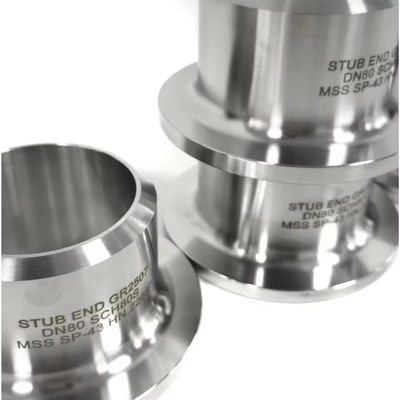

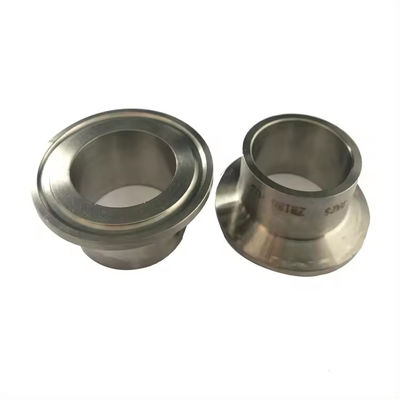

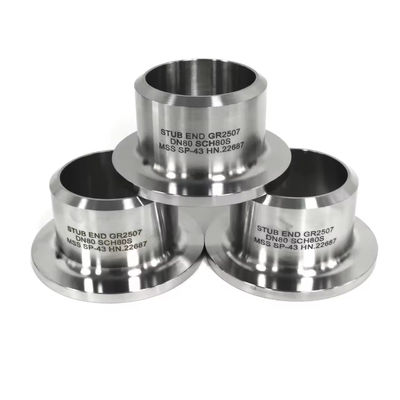

Ακροδέκτης από ανοξείδωτο χάλυβα SS304 - Ανθεκτικός στη διάβρωση, Συμβατός με ASME B16.9, Εξάρτημα συγκόλλησης με εγκοπή

Ακροδέκτης Σύνδεσης Επικαλυπτόμενης Φλάντζας SS304, Εξάρτημα Σωλήνα Συγκόλλησης για Αντιδιαβρωτικές Σωληνώσεις

1. Περιγραφή Προϊόντος

Ακροδέκτης Σύνδεσης Επικαλυπτόμενης Φλάντζας SS304, Εξάρτημα Σωλήνα Συγκόλλησης για Αντιδιαβρωτικές Σωληνώσειςείναι ένα υψηλής ποιότητας εξάρτημα σωλήνα συγκόλλησης, σχεδιασμένο για χρήση με επικαλυπτόμενες φλάντζες. Επίσης γνωστό ως ακροδέκτης σύνδεσης επικαλυπτόμενης φλάντζας, αυτό το εξάρτημα διαθέτει ένα φουσκωτό άκρο που εφαρμόζει στην επιφάνεια της φλάντζας και ένα απλό άκρο με λοξότμηση για συγκόλληση στον αγωγό. Κατασκευασμένος από ανοξείδωτο χάλυβα SS304 υψηλής ποιότητας, αυτός ο ακροδέκτης προσφέρει εξαιρετική αντοχή στη διάβρωση και ανθεκτικότητα για απαιτητικές βιομηχανικές εφαρμογές. Η διαμόρφωση Τύπου Α με μακρύ κώνο εξασφαλίζει ομαλή μετάβαση ροής και είναι συμβατή με τυπικές επικαλυπτόμενες φλάντζες.

2. Βασικές Προδιαγραφές

3. Εφαρμογές

Ο Ακροδέκτης SS304 χρησιμοποιείται ευρέως σε συστήματα σωληνώσεων σε πολλαπλές βιομηχανίες:

• Πετρέλαιο & Φυσικό Αέριο– συνδέσεις αγωγών και διυλιστήρια

• Πετροχημική & Χημική Επεξεργασία– διαχείριση διαβρωτικών μέσων

• Τρόφιμα & Ποτά– υγειονομικά συστήματα σωληνώσεων

• Φαρμακευτική– καθαρά και αποστειρωμένα περιβάλλοντα

• Επεξεργασία Νερού & HVAC– γενικές βιομηχανικές σωληνώσεις

• Παραγωγή Ενέργειας– συστήματα ατμού και ψύξης νερού

4. Πλεονεκτήματα Προϊόντος

• Οικονομικά Αποδοτική Λύση– Μόνο ο ακροδέκτης χρειάζεται να ταιριάζει με το κράμα του σωλήνα. η επικαλυπτόμενη φλάντζα μπορεί να είναι από ανθρακούχο χάλυβα, μειώνοντας σημαντικά το κόστος υλικών, ειδικά για συστήματα μεγάλων διαμέτρων

• Εύκολη Συντήρηση– Η επικαλυπτόμενη φλάντζα μπορεί να ολισθαίνει ελεύθερα πάνω στον ακροδέκτη και να αφαιρείται χωρίς να κόβονται οι συγκολλήσεις, επιτρέποντας γρήγορη επιθεώρηση, καθαρισμό ή τροποποίηση του συστήματος

• Ευέλικτη Εγκατάσταση– Η φλάντζα περιστρέφεται 360° γύρω από τον ακροδέκτη, καθιστώντας την ευθυγράμμιση των οπών μπουλονιών απλή και εξαλείφοντας προβλήματα ευθυγράμμισης που είναι συνηθισμένα με φλάντζες λαιμού συγκόλλησης

• Ανθεκτικό στη Διάβρωση– Το υλικό SS304 παρέχει εξαιρετική αντοχή στην οξείδωση και σε διάφορα διαβρωτικά μέσα, εξασφαλίζοντας μεγάλη διάρκεια ζωής

• Ακρίβεια Διαστάσεων– Κατασκευασμένο σύμφωνα με το ASME B16.9 με αυστηρές ανοχές, εξασφαλίζοντας τέλεια συμβατότητα με τυπικές επικαλυπτόμενες φλάντζες

5. Λειτουργίες Προϊόντος

• Δημιουργεί μια φλαντζωτή σύνδεση που επιτρέπει εύκολη αποσυναρμολόγηση χωρίς να κόβονται οι συγκολλήσεις του σωλήνα

• Παρέχει μια λεία, συνεχή επιφάνεια στεγανοποίησης που ταιριάζει με την επιφάνεια της επικαλυπτόμενης φλάντζας

• Προσαρμόζεται στη θερμική διαστολή και την κίνηση του σωλήνα χωρίς να καταπονεί την άρθρωση

• Επιτρέπει τη χρήση φλαντζών στήριξης χαμηλότερης ποιότητας, διατηρώντας παράλληλα την αντοχή στη διάβρωση στην επιφάνεια στεγανοποίησης

6. Οδηγίες Εγκατάστασης

1. Ολισθήστε την επικαλυπτόμενη φλάντζα πάνω στον σωλήνα ή τον ακροδέκτη πριν τη συγκόλληση

2. Συγκολλήστε το απλό (λοξότμητο) άκρο του ακροδέκτη στον αγωγό χρησιμοποιώντας πιστοποιημένες διαδικασίες συγκόλλησης

3. Βεβαιωθείτε ότι το φουσκωτό άκρο (επικάλυψη) είναι ακριβώς ευθυγραμμισμένο με το άκρο του σωλήνα

4. Ολισθήστε την επικαλυπτόμενη φλάντζα πάνω στον ακροδέκτη, εφαρμόζοντάς την στο πίσω μέρος της επικάλυψης

5. Ευθυγραμμίστε τις οπές μπουλονιών της φλάντζας με την αντίστοιχη φλάντζα και βιδώστε τις μαζί

6. Η φλάντζα στεγανοποιεί μεταξύ του φουσκωτού άκρου και της επιφάνειας της αντίστοιχης φλάντζας

Σημείωση: Για ακροδέκτες Τύπου Α (Μακρύ Μοτίβο), το πάχος της επικάλυψης δεν πρέπει να είναι μικρότερο από το ονομαστικό πάχος τοιχώματος του συνδεόμενου σωλήνα.

7. Προφυλάξεις

• Βεβαιωθείτε ότι το πρόγραμμα του σωλήνα ταιριάζει με το πάχος τοιχώματος του ακροδέκτη για σωστή εφαρμογή

• Επαληθεύστε ότι το υλικό του ακροδέκτη είναι συμβατό με το ρευστό και τη θερμοκρασία λειτουργίας

• Μην συγκολλάτε την επικαλυπτόμενη φλάντζα απευθείας στον σωλήνα – η φλάντζα πρέπει να παραμένει ελεύθερη να περιστρέφεται

• Χρησιμοποιήστε κατάλληλες διαδικασίες συγκόλλησης (πιστοποιημένες WPS) για συνδέσεις συγκόλλησης

• Για εφαρμογές υψηλής πίεσης, επιβεβαιώστε ότι η ονομαστική πίεση ταιριάζει με τις απαιτήσεις του συστήματος

• Επιθεωρήστε την επιφάνεια επικάλυψης για γρατζουνιές ή ζημιές πριν την εγκατάσταση για να διασφαλίσετε σωστή στεγανοποίηση

8. Αποστολή & Παράδοση

9. Όροι Πληρωμής

10. Συσκευασία

Τυπική Συσκευασία Εξαγωγής:

• Κάθε ακροδέκτης ατομικά τυλιγμένος με αντισκωριακή επίστρωση λαδιού

• Συσκευασμένος σε νάιλον σακούλες ή πλαστική μεμβράνη για αποφυγή υγρασίας

• Ασφαλισμένος σε ξύλινες θήκες ή παλέτες για θαλάσσια μεταφορά

• Προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος

11. Επιστροφές, Ανταλλαγές & Μεταπωλήσεις

• Εγγύηση Ποιότητας– 100% επιθεώρηση πριν την αποστολή. όλα τα προϊόντα συμμορφώνονται με τα πρότυπα ASME B16.9

• Πολιτική Επιστροφών– Επιστροφές αποδεκτές εντός 30 ημερών για κατασκευαστικά ελαττώματα (υπόκειται σε επιθεώρηση)

• Ανταλλαγή– Δωρεάν αντικατάσταση για οποιαδήποτε μη συμμορφούμενα προϊόντα που επιβεβαιώνονται από επιθεώρηση τρίτου

• Πολιτική Δειγμάτων– Δωρεάν δείγματα διαθέσιμα. ο αγοραστής καλύπτει το κόστος μεταφοράς

• Τεχνική Υποστήριξη– 24ωρη απόκριση σε όλες τις τεχνικές ερωτήσεις

• Προσαρμοσμένες Παραγγελίες– Προσαρμοσμένα μεγέθη, υλικά και φινιρίσματα διαθέσιμα κατόπιν αιτήματος
