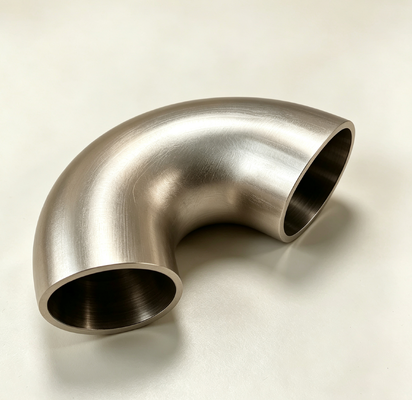

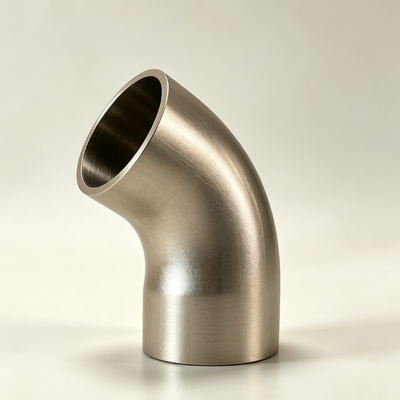

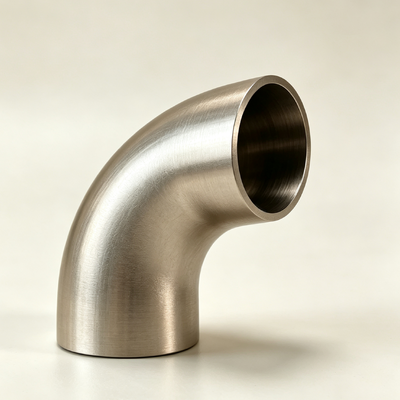

70/30 Εξαρτήματα σωλήνων συγκόλλησης με αγκώνα νικελίου χαλκού ASME B16.9 για Marine Offshore

70/30 Χαλκός Νικέλιο Αγκώνας Συγκόλλησης Σωλήνων Εξαρτήματα ASME B16.9 για Ναυτιλιακές Υπεράκτιες Εγκαταστάσεις

1.Περιγραφή Προϊόντος

Ο Αγκώνας Χαλκού Νικελίου είναι ένα κατευθυντικό εξάρτημα σωληνώσεων ειδικά σχεδιασμένο για περιβάλλοντα με υψηλή διαβρωτική δράση. Το βασικό του υλικό είναι ένα κράμα στερεού διαλύματος χαλκού-νικελίου με κυβικό πλεγματοκρυσταλλικό σύστημα με εστίαση στην έδρα, διατηρώντας εξαιρετική μικροδομική σταθερότητα σε ατμοσφαιρικές και ενδιάμεσες θερμοκρασίες. Αυτή η πρόταση καλύπτει δύο κύρια συστήματα κραμάτων—C70600 (90/10) και C71500 (70/30)—που διαφέρουν στην περιεκτικότητα σε νικέλιο, η οποία καθορίζει τη συμπεριφορά παθητικοποίησής τους και την μηχανική τους απόκριση σε συγκεκριμένα μέσα.

Το προϊόν κατασκευάζεται μέσω μιας πλήρως θερμής διαδικασίας διαμόρφωσης. Μικρές διάμετροι (DN≤200) παράγονται κατά προτίμηση με απρόσκοπτη ωθητική διαμόρφωση για την εξάλειψη των ευπαθειών της ραφής συγκόλλησης. Μεσαίες διάμετροι (DN200~DN400) χρησιμοποιούν θερμή εξώθηση συν την επεξεργασία διαμόρφωσης, εξισορροπώντας κόστος και ποιότητα. Μεγάλες διάμετροι (DN≥400) χρησιμοποιούν κάμψη με επαγωγή μέσης συχνότητας ή διαμόρφωση με συγκόλληση χαλύβδινων πλακών για την κάλυψη απαιτήσεων μεγάλου μεγέθους. Όλα τα άκρα του προϊόντος είναι σχεδιασμένα για συνδέσεις με συγκόλληση άκρου σε άκρο, με διαθέσιμες επίσης φλάντζες ή αυλακωτές διεπαφές κατόπιν αιτήματος του πελάτη.

Κάθε αγκώνας υποβάλλεται σε διαστατική επιθεώρηση, επαλήθευση υλικού μέσω φασματικής ανάλυσης και έλεγχο σκληρότητας επιφάνειας πριν από την αποστολή. Η σήμανση του προϊόντος εφαρμόζεται με σφράγιση χαμηλής τάσης ή χάραξη με λέιζερ για να διασφαλιστεί σαφής αναγνώριση χωρίς να καταστραφεί το υπόστρωμα.

2.Εφαρμογές Προϊόντος

Αυτό το προϊόν συνιστάται για τις ακόλουθες τυπικές συνθήκες λειτουργίας, με την επιλογή να απαιτεί ολοκληρωμένη αξιολόγηση της σύνθεσης του μέσου, της θερμοκρασίας λειτουργίας και των χαρακτηριστικών ροής:

Σενάριο Α: Συστήματα Μεταφοράς Θαλασσινού Νερού σε Ατμοσφαιρική Θερμοκρασία (Θερμοκρασία ≤50°C, Ταχύτητα 1~3m/s)
Κατάλληλο για συστήματα ψύξης νερού υπερβόλου πλοίων, συστήματα πυρόσβεσης με θαλασσινό νερό και γραμμές παροχής νερού προβλήτων/λιμενικών εγκαταστάσεων. Σε αυτή τη χρήση, το C70600 προσφέρει βέλτιστη σχέση κόστους-αποτελεσματικότητας. Το πάχος τοιχώματος Sch40S επιτυγχάνει ελάχιστη διάρκεια ζωής 15 ετών.

Σενάριο Β: Συστήματα Θαλασσινού ή Υφάλμυρου Νερού σε Υψηλή Θερμοκρασία (Θερμοκρασία 50~120°C, Χλωρίδια ≥10000ppm)
Κατάλληλο για σωληνώσεις εισόδου/εξόδου εναλλάκτη θερμότητας κυκλοφορούντος νερού σε σταθμούς παραγωγής ενέργειας και συστήματα ψύξης εξοπλισμού πυρηνικών εγκαταστάσεων. Συνιστάται το C71500, με αύξηση του πάχους τοιχώματος σε τουλάχιστον Sch80S για να μετριαστεί η επιταχυνόμενη διάβρωση σε αυξημένες θερμοκρασίες.

Σενάριο Γ: Συστήματα Θαλασσινού Νερού με Άμμο ή Υψηλή Τυρβώδη Ροή (Στερεά ≥50mg/L, Τοπική Ταχύτητα ≥4m/s)
Κατάλληλο για ζώνες διάβρωσης ανυψωτήρων υπεράκτιων πλατφορμών, αγκώνες διαστολής υποθαλάσσιων αγωγών και τμήματα στροφής σωλήνων εκκένωσης εκσκαφέων. Το C71500 είναι υποχρεωτικό, με πρόσθετη πρόβλεψη πάχους τοιχώματος (προτεινόμενο 2~3mm πάνω από την υπολογισμένη τιμή) και προαιρετικές επενδύσεις ανθεκτικές στη φθορά ή επικαλύψεις κράματος σκληρής επιφάνειας στην πλάτη του αγκώνα.

Σενάριο Δ: Αγωγοί Χημικών Διαβρωτικών Μέσων (pH 3~9, Περιέχοντα Οργανικά Οξέα ή Χλωρίδια)
Κατάλληλο για καθαρισμό άλμης σε χημικές εγκαταστάσεις, κυκλώματα ηλεκτρόλυσης χλωρίου-αλκάλεως και μεταφορά φαρμακευτικών ενδιάμεσων. Η επιλογή της ποιότητας εξαρτάται από το συγκεκριμένο μέσο. Το C70600 εφαρμόζεται γενικά, αλλά εάν υπάρχουν ενώσεις αμμωνίας ή αμινών, θα πρέπει να αντικατασταθεί με C71500 ή να απαιτείται διαβούλευση με τον κατασκευαστή.

Σενάριο Ε: Σωληνώσεις Τροφίμων και Υγιεινής Καθαρής Χρήσης
Κατάλληλο για συστήματα γαλακτοκομικών προϊόντων, ποτών, καθαρού νερού και νερού για ενέσεις. Επιλέγεται το C70600 με εσωτερική επιφάνεια ηλεκτρογυαλισμένη σε Ra≤0.4μm, συνοδευόμενο από εκθέσεις δοκιμών εκχυλισμάτων υλικού από τρίτους.

3.Πλεονεκτήματα Προϊόντος

Σε σύγκριση με Αγκώνα από Ανθρακούχο Χάλυβα + Αντιδιαβρωτική Επίστρωση:

• Μόλις καταστραφεί η επίστρωση σε ανθρακούχο χάλυβα, η τοπική διάβρωση επιταχύνεται δραματικά, με διάτρηση λόγω πηγοειδούς διάβρωσης να συμβαίνει σε μόλις 6 μήνες. Οι αγκώνες χαλκού-νικελίου διατηρούν σταθερό ρυθμό διάβρωσης ακόμη και όταν γρατσουνιστούν, λόγω αυτο-θεραπευόμενης οξειδωτικής μεμβράνης.

• Οι λύσεις από ανθρακούχο χάλυβα απαιτούν επαναεπίστρωση ή αντικατάσταση κάθε 2~3 χρόνια, ενώ οι αγκώνες χαλκού-νικελίου έχουν σχεδιαστεί για 20+ χρόνια χρήσης, αποδεικνύοντας σαφή μακροπρόθεσμη οικονομική υπεροχή.

• Η ανομοιόμορφη πάχος επίστρωσης μέσα στους αγκώνες ανθρακούχου χάλυβα αυξάνει την τοπική αντίσταση ροής. Οι αγκώνες χαλκού-νικελίου έχουν ομοιογενές υλικό τοιχώματος με σταθερή ισοδύναμη τραχύτητα σε όλη τη διαδρομή ροής.

Σε σύγκριση με Αγκώνες από Ανοξείδωτο Χάλυβα (316L, Duplex):

• Σε στάσιμο θαλασσινό νερό, το 316L είναι ευάλωτο σε διάβρωση σχισμής και πηγοειδή διάβρωση, ενώ οι ανοξείδωτοι χάλυβες duplex είναι ευαίσθητοι στην εισαγωγή θερμότητας συγκόλλησης. Τα κράματα χαλκού-νικελίου είναι ανεπηρέαστα από αυτές τις δύο μορφές αστοχίας.

• Οι ανοξείδωτοι χάλυβες μπορεί να υποστούν διάβρωση υπό τάση σε θαλασσινό νερό που περιέχει θειούχα. Τα κράματα χαλκού-νικελίου δεν παρουσιάζουν τέτοιο κίνδυνο.

• Τα κράματα χαλκού-νικελίου έχουν ανώτερη μηχανουργική κατεργασιμότητα σε σύγκριση με τον ανοξείδωτο χάλυβα duplex, μειώνοντας τον χρόνο παράδοσης κατά 30%.

Σε σύγκριση με Αγκώνες από Κράμα Τιτανίου:

• Τα κράματα τιτανίου προσφέρουν την υψηλότερη αντοχή στη διάβρωση, αλλά το κόστος υλικού είναι περίπου 5~8 φορές υψηλότερο από αυτό του χαλκού-νικελίου, με μεγαλύτερη δυσκολία επεξεργασίας και μεγαλύτερους χρόνους παράδοσης.

• Τα κράματα χαλκού-νικελίου παρέχουν επαρκή αντοχή στη διάβρωση για τη συντριπτική πλειοψηφία των χρήσεων θαλασσινού νερού. Το τιτάνιο θα πρέπει να εξετάζεται μόνο όταν οι θερμοκρασίες υπερβαίνουν τους 150°C ή οι συγκεντρώσεις χλωριδίων υπερβαίνουν τα 50000ppm.

​4.Βασικές Προδιαγραφές Προϊόντος

1. Είστε εμπορική εταιρεία ή κατασκευαστής; Είμαστε κατασκευαστής. Μπορείτε να δείτε την πιστοποίηση.

2. Πόσο καιρό διαρκεί ο χρόνος παράδοσής σας; Γενικά είναι 5-10 ημέρες εάν τα αγαθά είναι σε απόθεμα. Ή είναι 15-20 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα, ανάλογα με την ποσότητα.

3. Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον; Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος μεταφοράς.
