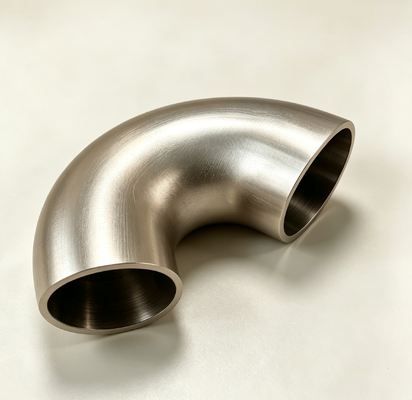

CuNi 70/30 νικέλιο χαλκού 90 μοιρών αγκώνα ASME B16.9 Εξαρτήματα συγκόλλησης με άκρη C71500

CuNi 70/30 Χαλκός Νικέλιο 90 βαθμοί Κόντος ASME B16.9 Εφοδιαστικά συγκόλλησης με μύτη C71500

1.Περιγραφή του προϊόντος

Η παρούσα προδιαγραφή καλύπτει τους αγκώνες χαλκού-νικελίου, οι οποίοι είναι κατευθυνόμενα εξαρτήματα αγωγών που κατασκευάζονται από δυαδικά κράματα χαλκού-νικελίου μέσω διαδικασιών θερμομόρφωσης.Το σύστημα κράματος χωρίζεται σε δύο βασικές κατηγορίες: τύπος 90/10 με 9%·11% περιεκτικότητα σε νικέλιο (UNS C70600) και τύπος 70/30 με 29%·33% περιεκτικότητα σε νικέλιο (UNS C71500).Το προϊόν έχει τη μορφή αγωγού με σχήμα τόξου με κεντρική γωνία κάμψης που καθορίζεται από τις τεχνικές απαιτήσεις., με τυποποιημένες σειρές που περιλαμβάνουν 45°, 90° και 180°.

Η διαδικασία κατασκευής ταξινομείται σε αδιάβροχο σχηματισμό και συγκολλημένο σχηματισμό.όπου ολόκληρο το κενό σωλήνα υποβάλλεται σε παραμόρφωση με συνεχείς γραμμές ροής κόκκων και χωρίς διαμήκη ή εγκάρσια συγκόλλησηΟι συγκολλημένοι αγκώνες κατασκευάζονται με πλακέτες από χάλυβα που λυγίζονται με πρέσα και στη συνέχεια με συγκόλληση ραφής, κατάλληλες για μεγάλες διαμέτρους (πάνω από DN400) ή εξαιρετικά βαριές συνθήκες τοίχων.Η ακτίνα καμπυλότητας εκφράζεται ομοιόμορφα ως πολλαπλάσιο της ονομαστικής διάμετρου (DN): Ο τύπος μακράς ακτίνας είναι 1,5DN, ο τύπος σύντομης ακτίνας είναι 1,0DN και ο τύπος εξαιρετικά μεγάλης ακτίνας μπορεί να φτάσει τα 2,0DN έως 3,0DN.

Οι διαμορφώσεις συνδέσεων των τερμάτων περιλαμβάνουν τέρματα Butt-Weld (BW) με μονο-V ή σύνθετα κούφλια που έχουν επεξεργαστεί σύμφωνα με το ASME B16.25· Τελεία πώλησης (SW) με ενσωματωμένες δομές πώλησης· και Τελεία πώλησης με νήματα NPT (αμερικανικός κωνικός σωλήνας) ή BSP (βρετανικός κανονικός σωλήνας).Κάθε αγκώνα πρέπει να είναι σαφώς σημειωμένο στην εξωτερική του επιφάνεια με την ποιότητα του υλικού., ονομασία μεγέθους, αριθμό θερμότητας/παρτίδας και ταυτοποίηση του κατασκευαστή, ώστε να εξασφαλίζεται πλήρης ιχνηλασιμότητα καθ' όλη τη διάρκεια του κύκλου ζωής του.

2.Εφαρμογές προϊόντων

Ως τυποποιημένο κατευθυντικό στοιχείο σε ανθεκτικά στη διάβρωση συστήματα σωλήνων, οι αγκώνες χαλκού-νικέλου εξυπηρετούν τα ακόλουθα ειδικά σενάρια:

• Ναυτικό και υπεράκτιο εξοπλισμό: Συμπεριλαμβανομένων, χωρίς περιορισμό, των συστημάτων ψύξης με θαλασσινό νερό του μηχανοσταθμού σε φορτηγά πλοία, κρουαζιερόπλοια και ναυτικά πλοία· κόμβων στροφής των ανελκυστήρων νερού πυρκαγιάς πλατφόρμας και των αεριωθούμενων γραμμών.Στροφές επέκτασης υποθαλάσσιων αγωγών και κορυφαίοι αγκώνες ανύψωσης.

• Μονάδες πετροχημικής και διύλισης: Υψηλής θερμοκρασίας, υψηλής πίεσης σωλήνες εισόδου ψύξης αέρα σε μονάδες υδροκρεάκινγκ.τμήματα στροφής των γραμμών εντοπισμού και των συστημάτων ατμοπαγίδας.

• Πυρηνικές και θερμικές εγκαταστάσεις: Κρυμμένοι στροφές αγωγών σε συστήματα ψύξης νερού πυρηνικών νησιωτικών εξοπλισμού· αγωγές εισόδου/εξόδου νερού για κυκλοφορία νερού από συμπυκνωτή θερμικής μονάδας ηλεκτροπαραγωγής·κυκλικές συνδέσεις διανομής για βοηθητικές γραμμές νερού του πύργου ψύξης.

• Επεξεργασία νερού και περιβαλλοντική μηχανική: Ανθεκτικοί στη διάβρωση αγκώνες για αγωγούς μεταφοράς υγροποιημένων υλών σε εγκαταστάσεις αποτέφρωσης αποβλήτων· ανθεκτικοί στην φθορά και στη διάβρωση στρογγυλοειδή για αγωγούς κυκλοφορίας λιπασμάτων αποθειφοποίησης καυσαερίων (FGD).

• Τροφίμων και Φαρμακευτικής Βιομηχανίας: Υγιεινοί αγκώνες για καθαρές γραμμές διανομής ατμού· συνδέσεις στροφής για συστήματα CIP (Clean-in-Place), που απαιτούν ομαλές εσωτερικές επιφάνειες χωρίς νεκρές γωνίες.

3.Πλεονεκτήματα του προϊόντος

(Ι) Εσωτερική αντοχή στη διάβρωση
Τα κράματα χαλκού-νικελίου επιτυγχάνουν την αυτοπαθητικότητα σε υλικά που περιέχουν χλωρίδιο μέσω πυκνού επιφανειακού υλικού από οξείδιο του χαλκού (Cu2O),που διαθέτει χαρακτηριστικά αυτοθεραπείας, ακόμη και αν έχει γρατζουνιστεί μηχανικάΗ ιδιότητα αυτή επιτρέπει στον αγκώνα να διατηρεί χαμηλό ποσοστό διάβρωσης σε συνδυασμένες συνθήκες διάβρωσης-διάβρωσης,με θερμοκρασία κρίσιμης εκτόξευσης (CPT) άνω των 60 °C σε 30,5% διάλυμα NaCl.

(II) Αντίσταση σε κρούσεις και δονήσεις
Με επιμήκυνση ≥ 30% και μεγάλη μείωση της επιφάνειας, τα κράματα χαλκού-νικελίου παρουσιάζουν εξαιρετική ικανότητα απορρόφησης ενέργειας υπό συνθήκες νερού ή μηχανικών δονήσεων,το οποίο τα καθιστά ανθεκτικά σε εύθραυστα κατάγματαΟι προσομοιωμένες δοκιμές θαλάσσιων δονητικών πινάκων επιβεβαιώνουν τη δομική ακεραιότητα μετά από 106 κύκλους σε συχνότητα 10~200Hz και επιτάχυνση 5g.

(ΙΙΙ) Εύκολη συναρμολόγηση και συντήρηση
Κατά τη συγκόλληση σε σωλήνες ίδιας ποιότητας, μπορούν να χρησιμοποιηθούν συμβατικά ηλεκτρόδια από ανοξείδωτο ατσάλι austenitic ή ηλεκτρόδια ειδικά για χαλκό-νικέλιο (π.χ. ENiCu-7), με ευρύ παράθυρο λειτουργίας συγκόλλησης.Επιπλέον, η σχετικά υψηλή θερμική αγωγιμότητα του χαλκού-νικελίου (περίπου 30·40 W/m·K) οδηγεί σε μια στενή θερμική ζώνη και χαμηλά επίπεδα υπολειμματικών στρες,Εξάλειψη της ανάγκης θερμικής επεξεργασίας μετά την συγκόλληση και σημαντική μείωση των χρονοδιαγραμμάτων κατασκευής.

(IV) Φιλικότητα προς το περιβάλλον κατά τον κύκλο ζωής
Τα κράματα χαλκού-νικέλου είναι πλήρως ανακυκλώσιμα υλικά με υψηλή αξία απορριμμάτων.με τον τρόπο αυτό αποφεύγεται η ρύπανση των θαλάσσιων υλικών με μικροπλαστικά από την απόσπαση της επικάλυψης, που ευθυγραμμίζεται με τις προοδευτικές απαιτήσεις των περιβαλλοντικών κανονισμών του Διεθνούς Ναυτιλιακού Οργανισμού (IMO).

(V) Αξιοπιστία της αλυσίδας εφοδιασμού και εναλλακτικότητα ανταλλακτικών
Οι μεγάλες βιομηχανικές χώρες σε όλο τον κόσμο έχουν ώριμες παραγωγικές δυνατότητες για αγκώνες χαλκού-νικελίου.διασφάλιση της πλήρους εναλλακτικότητας μεταξύ προϊόντων διαφορετικών κατασκευαστώνΣε περιπτώσεις επείγουσας επισκευής, μπορεί να προμηθευτείται διαθέσιμο απόθεμα για άμεση αντικατάσταση χωρίς εξατομίκευση.

4. ΕπικοινωνίαΒασικές προδιαγραφές προϊόντος

Γενικές ερωτήσεις

1Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.

2.Πόσος χρόνος είναι ο χρόνος παράδοσης σας; Γενικά είναι 5-10 ημέρες αν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες αν τα αγαθά δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα.

3.Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον; Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.

4.Ποιοι είναι οι όροι πληρωμής σας; Πληρωμή <= 1000USD, 100% εκ των προτέρων. Πληρωμή>= 1000USD, 50% T / T εκ των προτέρων, ισοζύγιο πριν από την αποστολή.
