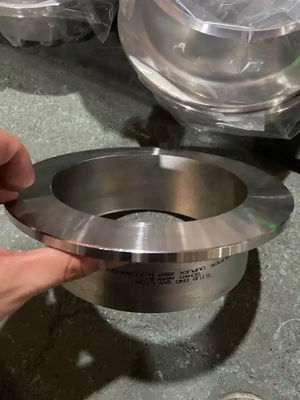

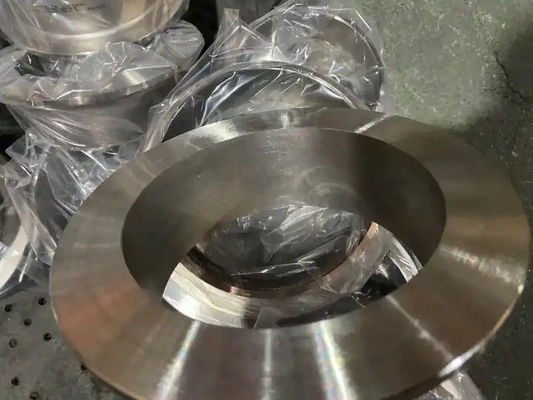

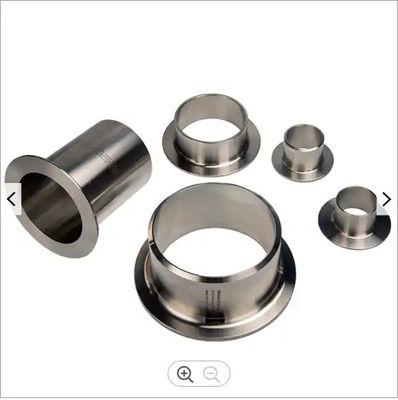

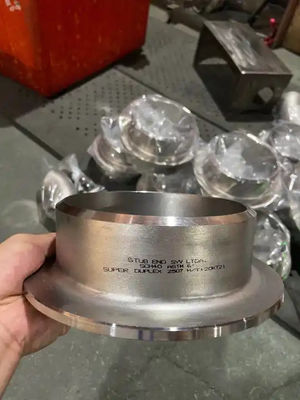

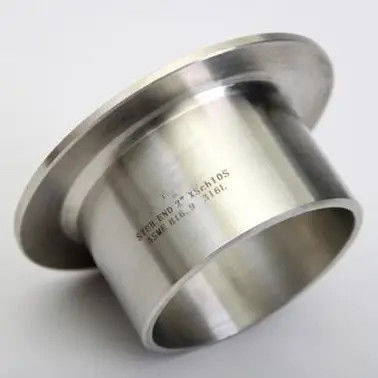

ASTM A403 SS304 Ακρόαπο άκρο της άρθρωσης περιτυλίγματος, εξαρτήματα σωληνώσεων ανθεκτικά στη διάβρωση συγκόλλησης

ASTM A403 SS304 Στυλ σύνδεσης με άρθρωση, Σωληνώσεις από ανοξείδωτο χάλυβα ανθεκτικές στη διάβρωση με συγκόλληση

1. Περιγραφή προϊόντος

Στυλ σύνδεσης με άρθρωση SS304, Σωλήνωση ανθεκτική στη διάβρωση με συγκόλλησηείναι ένα υψηλής ποιότητας εξάρτημα σωλήνωσης με συγκόλληση, σχεδιασμένο για χρήση με φλάντζες άρθρωσης. Επίσης γνωστό ως στυλ σύνδεσης με άρθρωση, αυτό το εξάρτημα διαθέτει ένα φουσκωμένο άκρο που εφαρμόζει στην επιφάνεια της φλάντζας και ένα απλό άκρο με λοξότμηση για συγκόλληση στην αγωγό. Κατασκευασμένο από ανοξείδωτο χάλυβα SS304 υψηλής ποιότητας, αυτό το στυλ σύνδεσης προσφέρει εξαιρετική αντοχή στη διάβρωση και ανθεκτικότητα για απαιτητικές βιομηχανικές εφαρμογές. Η διαμόρφωση Τύπου Α με μακρύ κώνο εξασφαλίζει ομαλή μετάβαση ροής και είναι συμβατή με τυπικές φλάντζες άρθρωσης.

2. Βασικές Προδιαγραφές

3. Εφαρμογές

Το στυλ σύνδεσης SS304 χρησιμοποιείται ευρέως σε συστήματα σωληνώσεων σε πολλαπλές βιομηχανίες:

• Πετρέλαιο & Φυσικό Αέριο– συνδέσεις αγωγών και διυλιστήρια

• Πετροχημική & Χημική Επεξεργασία– διαχείριση διαβρωτικών μέσων

• Τρόφιμα & Ποτά– συστήματα υγιεινής σωληνώσεων

• Φαρμακευτική– καθαρά και αποστειρωμένα περιβάλλοντα

• Επεξεργασία Νερού & HVAC– γενικές βιομηχανικές σωληνώσεις

• Παραγωγή Ενέργειας– συστήματα ατμού και ψύξης νερού

4. Πλεονεκτήματα προϊόντος

• Οικονομικά αποδοτική λύση– Μόνο το στυλ σύνδεσης χρειάζεται να ταιριάζει με το κράμα του σωλήνα. η φλάντζα άρθρωσης μπορεί να είναι από ανθρακούχο χάλυβα, μειώνοντας σημαντικά το κόστος υλικών, ειδικά για συστήματα μεγάλης διαμέτρου

• Εύκολη συντήρηση– Η φλάντζα άρθρωσης μπορεί να γλιστρήσει ελεύθερα πάνω από το στυλ σύνδεσης και να αφαιρεθεί χωρίς να κοπούν οι συγκολλήσεις, επιτρέποντας γρήγορη επιθεώρηση, καθαρισμό ή τροποποίηση του συστήματος

• Ευέλικτη εγκατάσταση– Η φλάντζα περιστρέφεται 360° γύρω από το στυλ σύνδεσης, καθιστώντας την ευθυγράμμιση των οπών μπουλονιών απλή και εξαλείφοντας τα προβλήματα ευθυγράμμισης που είναι συνηθισμένα με τις φλάντζες λαιμού συγκόλλησης

• Ανθεκτικό στη διάβρωση– Το υλικό SS304 παρέχει εξαιρετική αντοχή στην οξείδωση και σε διάφορα διαβρωτικά μέσα, εξασφαλίζοντας μεγάλη διάρκεια ζωής

• Ακρίβεια διαστάσεων– Κατασκευασμένο σύμφωνα με το ASME B16.9 με αυστηρές ανοχές, εξασφαλίζοντας τέλεια συμβατότητα με τυπικές φλάντζες άρθρωσης

5. Λειτουργίες προϊόντος

• Δημιουργεί μια φλαντζωτή σύνδεση που επιτρέπει εύκολη αποσυναρμολόγηση χωρίς να κόβονται οι συγκολλήσεις σωλήνων

• Παρέχει μια λεία, συνεχή επιφάνεια στεγανοποίησης που ταιριάζει με την επιφάνεια της φλάντζας άρθρωσης

• Προσαρμόζεται στη θερμική διαστολή και την κίνηση του σωλήνα χωρίς να καταπονεί την άρθρωση

• Επιτρέπει τη χρήση φλαντζών στήριξης χαμηλότερης ποιότητας, διατηρώντας παράλληλα την αντοχή στη διάβρωση στην επιφάνεια στεγανοποίησης

6. Οδηγίες εγκατάστασης

1. Σύρετε τη φλάντζα άρθρωσης πάνω από τον σωλήνα ή το στυλ σύνδεσης πριν τη συγκόλληση

2. Συγκολλήστε το απλό (λοξότμητο) άκρο του στυλ σύνδεσης στον αγωγό χρησιμοποιώντας πιστοποιημένες διαδικασίες συγκόλλησης

3. Βεβαιωθείτε ότι το φουσκωμένο άκρο (άρθρωση) είναι ακριβώς ευθυγραμμισμένο με το άκρο του σωλήνα

4. Σύρετε τη φλάντζα άρθρωσης πάνω από το στυλ σύνδεσης, εφαρμόζοντάς την στο πίσω μέρος της άρθρωσης

5. Ευθυγραμμίστε τις οπές μπουλονιών της φλάντζας με την αντίστοιχη φλάντζα και βιδώστε τις μαζί

6. Η φλάντζα στεγανοποιεί μεταξύ του φουσκωμένου άκρου και της επιφάνειας της αντίστοιχης φλάντζας

Σημείωση: Για στυλ σύνδεσης Τύπου Α (Μακρύ Μοτίβο), το πάχος της άρθρωσης δεν πρέπει να είναι μικρότερο από το ονομαστικό πάχος τοιχώματος του συνδεόμενου σωλήνα.

7. Προφυλάξεις

• Βεβαιωθείτε ότι το πρόγραμμα του σωλήνα ταιριάζει με το πάχος τοιχώματος του στυλ σύνδεσης για σωστή εφαρμογή

• Επαληθεύστε ότι το υλικό του στυλ σύνδεσης είναι συμβατό με το ρευστό της υπηρεσίας και τη θερμοκρασία

• Μην συγκολλάτε τη φλάντζα άρθρωσης απευθείας στον σωλήνα – η φλάντζα πρέπει να παραμένει ελεύθερη να περιστρέφεται

• Χρησιμοποιήστε κατάλληλες διαδικασίες συγκόλλησης (πιστοποιημένες WPS) για συνδέσεις με συγκόλληση

• Για εφαρμογές υψηλής πίεσης, επιβεβαιώστε ότι η ονομαστική πίεση ταιριάζει με τις απαιτήσεις του συστήματος

• Επιθεωρήστε την επιφάνεια της άρθρωσης για γρατζουνιές ή ζημιές πριν την εγκατάσταση για να διασφαλίσετε σωστή στεγανοποίηση

8. Αποστολή & Παράδοση

9. Όροι πληρωμής

10. Συσκευασία

Τυπική συσκευασία εξαγωγής:

• Κάθε στυλ σύνδεσης ατομικά τυλιγμένο με αντισκωριακή επίστρωση λαδιού

• Συσκευασμένο σε νάιλον σακούλες ή πλαστική μεμβράνη για αποφυγή υγρασίας

• Ασφαλισμένο σε ξύλινες θήκες ή παλέτες για θαλάσσια μεταφορά

• Προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος

11. Επιστροφές, Ανταλλαγές & Μεταπωλήσεις

• Εγγύηση ποιότητας– 100% επιθεώρηση πριν την αποστολή. όλα τα προϊόντα συμμορφώνονται με τα πρότυπα ASME B16.9

• Πολιτική επιστροφών– Επιστροφές αποδεκτές εντός 30 ημερών για κατασκευαστικά ελαττώματα (υπόκειται σε επιθεώρηση)

• Ανταλλαγή– Δωρεάν αντικατάσταση για οποιαδήποτε μη συμμορφούμενα προϊόντα που επιβεβαιώνονται από επιθεώρηση τρίτου μέρους

• Πολιτική δειγμάτων– Δωρεάν δείγματα διαθέσιμα. ο αγοραστής καλύπτει το κόστος μεταφοράς

• Τεχνική υποστήριξη– 24ωρη απόκριση σε όλες τις τεχνικές ερωτήσεις

• Προσαρμοσμένες παραγγελίες– Προσαρμοσμένα μεγέθη, υλικά και φινιρίσματα διαθέσιμα κατόπιν αιτήματος
