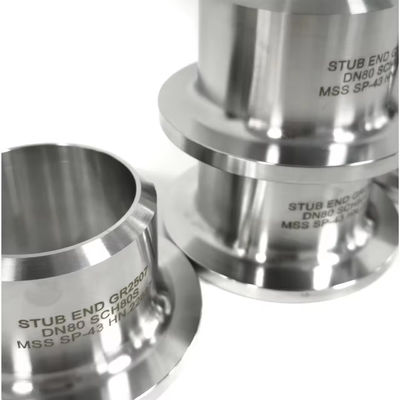

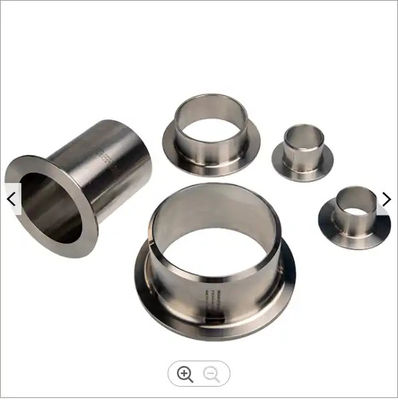

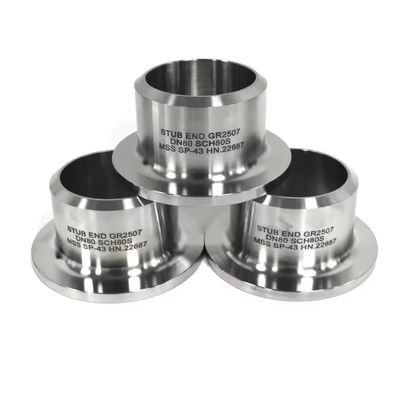

Βιομηχανικό SS304 Στέλεχος από ανοξείδωτο ατσάλι, Εξάρτημα σωλήνων με άρθρωση συγκόλλησης πισινό Ανθεκτικό στη διάβρωση

Αντάπτορας Σωλήνα από Ανοξείδωτο Χάλυβα SS304, Συγκόλλησης με Επένδυση, Ανθεκτικός στη Διάβρωση

1. Περιγραφή Προϊόντος

Ο Αντάπτορας Σωλήνα από Ανοξείδωτο Χάλυβα SS304 είναι ένα υψηλής ποιότητας εξάρτημα σωλήνα συγκόλλησης με επένδυση, σχεδιασμένο για χρήση με φλάντζες τύπου lap joint. Γνωστό επίσης ως αντάπτορας σωλήνα τύπου lap joint, αυτό το εξάρτημα διαθέτει ένα φουσκωτό άκρο που εφαρμόζει στην επιφάνεια της φλάντζας και ένα απλό άκρο με κωνική άκρη για συγκόλληση με επένδυση στην αγωγό. Κατασκευασμένος από ανοξείδωτο χάλυβα SS304 υψηλής ποιότητας, αυτός ο αντάπτορας σωλήνα προσφέρει εξαιρετική αντοχή στη διάβρωση και ανθεκτικότητα για απαιτητικές βιομηχανικές εφαρμογές. Η διαμόρφωση Τύπου Α με μακρύ κώνο εξασφαλίζει ομαλή μετάβαση ροής και είναι συμβατή με τυπικές φλάντζες τύπου lap joint.

2. Βασικές Προδιαγραφές

3. Εφαρμογές

Ο Αντάπτορας Σωλήνα SS304 χρησιμοποιείται ευρέως σε συστήματα σωληνώσεων σε πολλαπλές βιομηχανίες:

• Πετρέλαιο & Φυσικό Αέριο– συνδέσεις αγωγών και διυλιστήρια

• Πετροχημική & Χημική Επεξεργασία– διαχείριση διαβρωτικών μέσων

• Τρόφιμα & Ποτά– υγειονομικά συστήματα σωληνώσεων

• Φαρμακευτική– καθαρά και αποστειρωμένα περιβάλλοντα

• Επεξεργασία Νερού & HVAC– γενικές βιομηχανικές σωληνώσεις

• Παραγωγή Ενέργειας– συστήματα ατμού και ψύξης νερού

4. Πλεονεκτήματα Προϊόντος

• Οικονομική Λύση– Μόνο ο αντάπτορας σωλήνα χρειάζεται να ταιριάζει με το κράμα του σωλήνα. η φλάντζα τύπου lap joint μπορεί να είναι από ανθρακούχο χάλυβα, μειώνοντας σημαντικά το κόστος υλικών, ειδικά για συστήματα μεγάλης διαμέτρου

• Εύκολη Συντήρηση– Η φλάντζα τύπου lap joint μπορεί να ολισθαίνει ελεύθερα πάνω στον αντάπτορα σωλήνα και να αφαιρείται χωρίς να κόβονται οι συγκολλήσεις, επιτρέποντας γρήγορη επιθεώρηση, καθαρισμό ή τροποποίηση του συστήματος

• Ευέλικτη Εγκατάσταση– Η φλάντζα περιστρέφεται 360° γύρω από τον αντάπτορα σωλήνα, καθιστώντας την ευθυγράμμιση των οπών μπουλονιών απλή και εξαλείφοντας προβλήματα ευθυγράμμισης που είναι συνηθισμένα με φλάντζες λαιμού συγκόλλησης

• Ανθεκτικό στη Διάβρωση– Το υλικό SS304 παρέχει εξαιρετική αντοχή στην οξείδωση και σε διάφορα διαβρωτικά μέσα, εξασφαλίζοντας μεγάλη διάρκεια ζωής

• Ακρίβεια Διαστάσεων– Κατασκευασμένο σύμφωνα με το ASME B16.9 με αυστηρές ανοχές, εξασφαλίζοντας τέλεια συμβατότητα με τυπικές φλάντζες τύπου lap joint

5. Λειτουργίες Προϊόντος

• Δημιουργεί μια φλάντζα σύνδεσης που επιτρέπει εύκολη αποσυναρμολόγηση χωρίς να κόβονται οι συγκολλήσεις του σωλήνα

• Παρέχει μια λεία, συνεχή επιφάνεια στεγανοποίησης που ταιριάζει με την επιφάνεια της φλάντζας τύπου lap joint

• Προσαρμόζεται στη θερμική διαστολή και την κίνηση του σωλήνα χωρίς να καταπονεί τη σύνδεση

• Επιτρέπει τη χρήση φλαντζών στήριξης χαμηλότερης ποιότητας, διατηρώντας παράλληλα την αντοχή στη διάβρωση στην επιφάνεια στεγανοποίησης

6. Οδηγίες Εγκατάστασης

1. Ολισθήστε τη φλάντζα τύπου lap joint πάνω στον σωλήνα ή τον αντάπτορα σωλήνα πριν τη συγκόλληση

2. Συγκολλήστε με επένδυση το απλό (κωνικό) άκρο του αντάπτορα σωλήνα στον αγωγό χρησιμοποιώντας πιστοποιημένες διαδικασίες συγκόλλησης

3. Βεβαιωθείτε ότι το φουσκωτό άκρο (λάπα) είναι ακριβώς ευθυγραμμισμένο με το άκρο του σωλήνα

4. Ολισθήστε τη φλάντζα τύπου lap joint πάνω στον αντάπτορα σωλήνα, εφαρμόζοντάς την στο πίσω μέρος του φουσκώματος

5. Ευθυγραμμίστε τις οπές μπουλονιών της φλάντζας με την αντίστοιχη φλάντζα και βιδώστε

6. Η φλάντζα στεγανοποιεί μεταξύ του φουσκωτού άκρου και της επιφάνειας της αντίστοιχης φλάντζας

Σημείωση: Για αντάπτορες σωλήνα Τύπου Α (Μακρύ Μοτίβο), το πάχος της λάπας δεν πρέπει να είναι μικρότερο από το ονομαστικό πάχος τοιχώματος του συνδεόμενου σωλήνα.

7. Προφυλάξεις

• Βεβαιωθείτε ότι το schedule του σωλήνα ταιριάζει με το πάχος τοιχώματος του αντάπτορα σωλήνα για σωστή εφαρμογή

• Επαληθεύστε ότι το υλικό του αντάπτορα σωλήνα είναι συμβατό με το ρευστό της υπηρεσίας και τη θερμοκρασία

• Μην συγκολλάτε τη φλάντζα τύπου lap joint απευθείας στον σωλήνα – η φλάντζα πρέπει να παραμένει ελεύθερη να περιστρέφεται

• Χρησιμοποιήστε κατάλληλες διαδικασίες συγκόλλησης (πιστοποιημένες WPS) για συνδέσεις συγκόλλησης με επένδυση

• Για εφαρμογές υψηλής πίεσης, επιβεβαιώστε ότι η ονομαστική πίεση ταιριάζει με τις απαιτήσεις του συστήματος

• Επιθεωρήστε την επιφάνεια της λάπας για γρατζουνιές ή ζημιές πριν την εγκατάσταση για να διασφαλίσετε σωστή στεγανοποίηση

8. Αποστολή & Παράδοση

9. Όροι Πληρωμής

10. Συσκευασία

Τυπική Συσκευασία Εξαγωγής:

• Κάθε αντάπτορας σωλήνα ατομικά τυλιγμένος με αντισκωριακή επίστρωση λαδιού

• Συσκευασμένο σε νάιλον σακούλες ή πλαστική μεμβράνη για αποφυγή υγρασίας

• Ασφαλισμένο σε ξύλινες θήκες ή παλέτες για θαλάσσια μεταφορά

• Προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος

11. Επιστροφές, Ανταλλαγές & Μεταπωλήσεις

• Εγγύηση Ποιότητας– 100% επιθεώρηση πριν την αποστολή. όλα τα προϊόντα συμμορφώνονται με τα πρότυπα ASME B16.9

• Πολιτική Επιστροφών– Επιστροφές αποδεκτές εντός 30 ημερών για κατασκευαστικά ελαττώματα (υπόκειται σε επιθεώρηση)

• Ανταλλαγή– Δωρεάν αντικατάσταση για οποιαδήποτε μη συμμορφούμενα προϊόντα που επιβεβαιώνονται από επιθεώρηση τρίτου μέρους

• Πολιτική Δειγμάτων– Δωρεάν δείγματα διαθέσιμα. ο αγοραστής καλύπτει το κόστος μεταφοράς

• Τεχνική Υποστήριξη– 24ωρη απόκριση σε όλες τις τεχνικές ερωτήσεις

• Προσαρμοσμένες Παραγγελίες– Προσαρμοσμένα μεγέθη, υλικά και φινιρίσματα διαθέσιμα κατόπιν αιτήματος
