UNS C71500 CuNi 70/30 Reducing Tee Socket Welding Pipe Fittings Ανθεκτικά στη διάβρωση Offshore Class150

UNS C71500 CuNi 70/30 Ελαττωτικές σωλήνες ένωσης για σωλήνες ένωσης, ανθεκτικές στη διάβρωση στην ανοικτή θάλασσα, κλάση 150

1Περιγραφή του προϊόντος

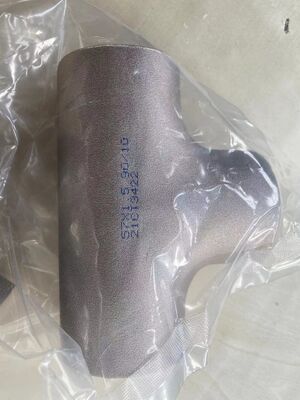

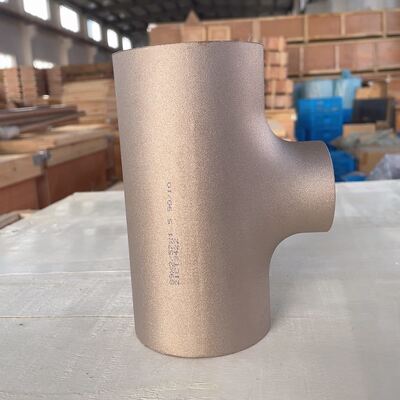

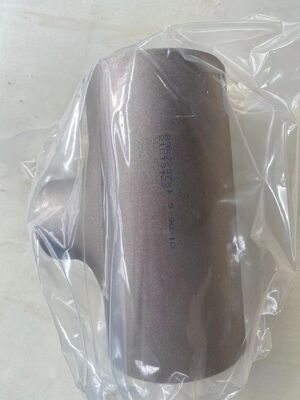

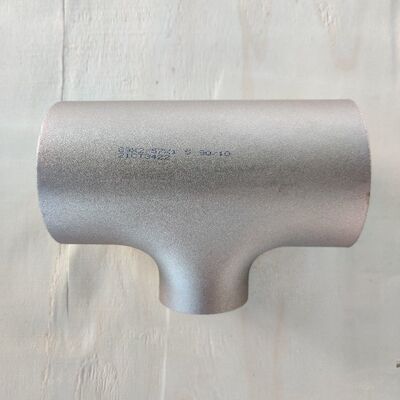

Το Copper Nickel Reducing Tee είναι ένα σωλήνα υψηλής ποιότητας κατασκευασμένο από κράματα CuNi (90/10 και 70/30).Σύνθετο στοιχείο που συνδέει έναν κύριο αγωγό μεγαλύτερης διαμέτρου με δύο υπογραμμικές γραμμές μικρότερης διαμέτρου, συνδυάζοντας αποτελεσματικά τη διάσπαση ροής και τη μείωση μεγέθους σε μία μονάδα.

Βασικά χαρακτηριστικά σχεδιασμού:

• Ολοκληρωμένη κατασκευή- σχηματίζεται με ζεστή σφυρηλάτηση ή ακροβίαση, χωρίς συγκολλημένες ραφές στο σώμα για μέγιστη αντοχή και προστασία από διαρροές.

• Τελεία με μηχανήματα ακριβείας- με βελονισμένες άκρες σύμφωνα με την ASME B16.25 για τους τύπους συγκόλλησης με μύτη· με τετραγωνικές άκρες με σχισμή για τους τύπους συγκόλλησης με πρίζα· και με κωνικά νήματα (NPT ή BSP) για τους τύπους με νήματα.

• Προσαρμόσιμοι δείκτες μείωσηςΟι διαμέτροι των κλαδιών μπορούν να καθορίζονται για να ικανοποιούν διάφορες απαιτήσεις του συστήματος (π.χ. 2:1, 3:2, ή προσαρμοσμένες αναλογίες).

• Επεξεργασία επιφάνειας∆εξαρτώνται και παθητικοποιούνται για την αφαίρεση των επιφανειακών προσμείξεων και την ενίσχυση της φυσικής αντοχής στη διάβρωση σε επιθετικά περιβάλλοντα.

2Εφαρμογές προϊόντων

Πρωταρχικές εφαρμογές (πολιτικοί/εμπορικοί τομείς):

• Εμπορική ναυπηγική βιομηχανία: συστήματα ψύξης με θαλασσινό νερό, αγωγούς πυρκαγιάς, αγωγούς ύδρευσης βαλαστού και υγιεινές σωλήνες σε φορτηγά πλοία, δεξαμενόπλοια και επιβατηγά πλοία.

• Πλατφόρμες πετρελαίου και φυσικού αερίου στην ανοικτή θάλασσα ̇ αντλίες ανύψωσης θαλάσσιου νερού στην επιφάνεια, κυκλώματα ψύξης διαδικασιών και δίκτυα δαχτυλίας πυρκαγιάς.

• Οι παραθαλάσσιες εγκαταστάσεις αφαλάτωσης ̇ οι αγωγοί εισόδου, οι κορυφές εκφόρτωσης άλμης και τα συστήματα μεταφοράς νερού προϊόντων.

• Θερμικοί και πυρηνικοί σταθμοί ̇ συστήματα κυκλοφορικού νερού (CWS) και βοηθητικά κυκλώματα ψύξης.

• Γενικές βιομηχανικές εγκαταστάσεις ∙ ανταλλακτές θερμότητας, συστήματα HVAC, χημική επεξεργασία και αγωγούς διασύνδεσης συμπυκνωτών.

Βασικά πλεονεκτήματα έναντι εναλλακτικών υλικών (π.χ. χάλυβας άνθρακα ή ανοξείδωτου χάλυβα 316L):

• Παρατεταμένη διάρκεια ζωής∙ αποδεδειγμένα 30+ χρόνια σε θαλάσσιο νερό με ελάχιστη διάβρωση, μειώνοντας το συνολικό κόστος κύκλου ζωής κατά 30-50%.

• Φυσική αντιβιοελιξίαΗ απελευθέρωση ιόντων χαλκού αναστέλλει την ανάπτυξη των κοκκινοειδών και των φυκιών, εξαλείφοντας το δαπανηρό χημικό καθαρισμό και τη μηχανική ξύρισμα.

• Εξαιρετική αντοχή στην διάβρωση∙ αντέχει σε ροή υψηλής ταχύτητας (έως 5 m/s) χωρίς ζημιά στην επιφάνεια.

• Καλή συγκολλητικότητα∆ συμβατό με την τυποποιημένη συγκόλληση TIG/MIG με χρήση κατάλληλων μετάλλων πλήρωσης (π.χ. ERCuNi).

• 100% ανακυκλώσιμα∙ πλήρως βιώσιμο υλικό, που πληροί τις απαιτήσεις των πράσινων προμηθειών.

• Πλήρης ιχνηλασιμότητα υλικού- κάθε εξοπλισμός παρέχεται με εκθέσεις δοκιμών εργοστασίου και προαιρετική επιθεώρηση από τρίτο μέρος (π.χ. DNV, ABS, Lloyds).

3.Παροχή, οδηγίες εγκατάστασης και πολιτική μετά την πώληση

Συσκευή και αποστολή:

• Συσκευή∆ ισχυρές θήκες από αντιγραμμικό ξύλο ή κιβώτια χάλυβα με εσωτερικό μαξιλαράκι (φουσκάλιο ή πλαστικό) για την πρόληψη γρατσουνιών και συγκρούσεων.

• Προστασία της άκρης- πλαστικά καπάκια για τα νήματα των άκρων· ιμάντικη ταινία για τα κατεστραμμένα άκρα.

• Σημάδια ναυτιλίας

• Χρονοδιάγραμμα∆ιεθνείς διαστάσεις: 15-30 ημέρες· ειδικές αναλογίες/μεγάλες διαμέτρους: 30-60 ημέρες.

Αναμνήσεις εγκατάστασης:

• Πριν από τη συγκόλληση, καθαρίστε τα άκρα του σωλήνα και τις επιφάνειες που συνδέονται για να αφαιρεθεί το λάδι, το λίπος και η βρωμιά.

• Για το πάχος τοιχώματος > 20 mm, προθερμάνετε στους 100-150 °C για να αποφευχθεί η ρωγμή της συγκόλλησης.

• Χρησιμοποιείστε 100% ασπίδα αργόνου για το πέρασμα ριζών· διατηρήστε τη θερμοκρασία μεταξύ των διασταυρώσεων κάτω από 200 °C.

• Για τις συσσωρευτές με νήματα, εφαρμόζεται αντιεπιληπτική ένωση συμβατή με το CuNi για την πρόληψη της θολώσεως του νήματος.

• Τοποθετούνται ανεξάρτητα υποστηρίγματα σωλήνων σε απόσταση 300 mm από το τενεκέ· δεν χρησιμοποιείται η συσκευή ως σημείο υποστήριξης φορτίου.

Εγγύηση και υποστήριξη μετά την πώληση:

• Εποχή εγγύησης- 18 μήνες από την παράδοση ή 12 μήνες από την έναρξη λειτουργίας (όποιο από τα δύο προκύπτει νωρίτερα), καλύπτοντας ελαττώματα υλικού και κατασκευής.

• Επιστροφή/ανταλλαγή- εάν διαπιστωθεί οποιαδήποτε μη συμμόρφωση εντός 7 ημερών από την παραλαβή, ο πωλητής θα αντικαταστήσει το προϊόν χωρίς πρόσθετο κόστος (υπό την προϋπόθεση ότι δεν έχει χρησιμοποιηθεί και είναι στην αρχική συσκευασία).

• Προσαρμοσμένες παραγγελίες- γενικά μη επιστρεπτέα, εκτός εάν διαπιστωθεί ελάττωμα κατασκευής.

• Τεχνική τεκμηρίωση∆ιεξοχή της διαδικασίας συγκόλλησης (WPQ), εκθέσεις NDT και φύλλα δεδομένων διάβρωσης που διατίθενται κατόπιν αιτήματος.

• Υπηρεσία πελατών- υποστήριξη μέσω ηλεκτρονικού ταχυδρομείου εντός 24 ωρών· τεχνική υποστήριξη επί τόπου για μεγάλα έργα (κόστος διαπραγματεύσιμο).

4.Προδιαγραφές προϊόντος

Γενικές ερωτήσεις

1Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.

2. Πόσος χρόνος είναι ο χρόνος παράδοσης σας; Γενικά είναι 5-10 ημέρες αν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες αν τα αγαθά δεν είναι σε απόθεμα, εξαρτάται από την ποσότητα.

3.Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον; Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.

4.Ποιοι είναι οι όροι πληρωμής σας; Πληρωμή <= 1000USD, 100% εκ των προτέρων. Πληρωμή>= 1000USD, 50% T / T εκ των προτέρων, ισοζύγιο πριν από την αποστολή.
