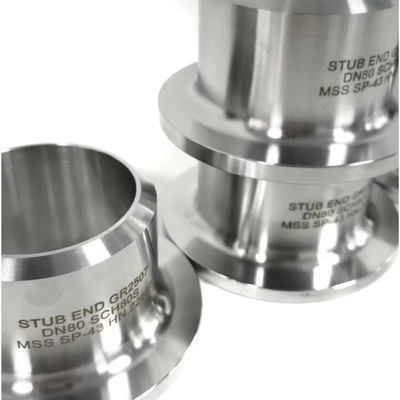

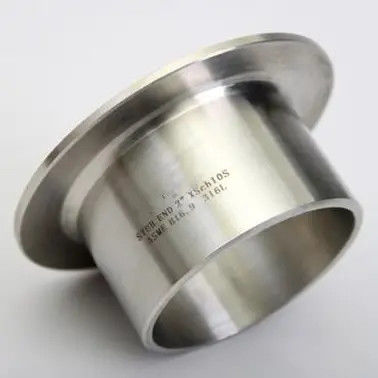

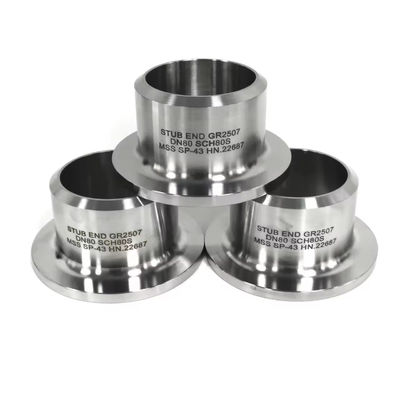

Βιομηχανικά σιδηροτροχιακά εξαρτήματα SS304, συνδετήρες σωλήνων με ενδοφλέβες με αντοχή στη διάβρωση

Βιομηχανικά εξαρτήματα ακραίων άκρων SS304, σύνδεσμος σωλήνων άρθρωσης με άκρο συγκόλλησης με αντίσταση στη διάβρωση για πετροχημικά

1. Περιγραφή προϊόντος

Το SS304 Stainless Steel Stub End είναι ένα εξάρτημα σωλήνων συγκόλλησης υψηλής ποιότητας που έχει σχεδιαστεί για χρήση με φλάντζες στερέωσης υπογαστρίου. Επίσης, κοινώς γνωστό ως άκρο στέλεχος της άρθρωσης αγκαλιάς, αυτό το εξάρτημα διαθέτει ένα πλατύ άκρο που εδράζεται στην όψη της φλάντζας και ένα απλό λοξότμητο άκρο για συγκόλληση πισινών στον αγωγό. Κατασκευασμένο από premium ανοξείδωτο χάλυβα SS304, αυτό το άκρο στέλεχος προσφέρει εξαιρετική αντοχή στη διάβρωση και ανθεκτικότητα για απαιτητικές βιομηχανικές εφαρμογές. Η διαμόρφωση τύπου Α με μακρύ κωνικό τμήμα εξασφαλίζει ομαλή μετάβαση της ροής και είναι συμβατή με τις τυπικές φλάντζες άρθρωσης περιτύλιξης.

2. Βασικές προδιαγραφές

3. Εφαρμογές

Το SS304 Stub End χρησιμοποιείται ευρέως σε συστήματα σωληνώσεων σε πολλές βιομηχανίες:

• Πετρέλαιο & Αέριο– συνδέσεις αγωγών και διυλιστήρια

• Πετροχημική & Χημική Επεξεργασία– χειρισμός διαβρωτικών μέσων

• Τρόφιμα & Ποτά– συστήματα σωληνώσεων υγιεινής

• Φαρμακευτικός– καθαρά και αποστειρωμένα περιβάλλοντα

• Επεξεργασία Νερού & HVAC– γενικές βιομηχανικές σωληνώσεις

• Παραγωγή ηλεκτρικής ενέργειας– συστήματα ατμού και νερού ψύξης

4. Πλεονεκτήματα προϊόντος

• Οικονομική Λύση– Μόνο το άκρο του στελέχους πρέπει να ταιριάζει με το κράμα σωλήνα. η φλάντζα της άρθρωσης της αγκαλιάς μπορεί να είναι ανθρακούχο χάλυβα, μειώνοντας σημαντικά το κόστος υλικού, ειδικά για συστήματα μεγάλης διαμέτρου

• Εύκολη Συντήρηση– Η φλάντζα της άρθρωσης αγκαλιάς μπορεί να γλιστρήσει ελεύθερα πάνω από το άκρο του στελέχους και να αφαιρεθεί χωρίς να κόψει συγκολλήσεις, επιτρέποντας γρήγορη επιθεώρηση, καθαρισμό ή τροποποίηση του συστήματος

• Ευέλικτη Εγκατάσταση– Η φλάντζα περιστρέφεται 360° γύρω από το άκρο του στελέχους, κάνοντας την ευθυγράμμιση της οπής μπουλονιού απλή και εξαλείφοντας προβλήματα ευθυγράμμισης που είναι κοινά με τις φλάντζες λαιμού συγκόλλησης

• Ανθεκτικό στη διάβρωση– Το υλικό SS304 παρέχει εξαιρετική αντοχή στην οξείδωση και σε διάφορα διαβρωτικά μέσα, εξασφαλίζοντας μεγάλη διάρκεια ζωής

• Ακρίβεια διαστάσεων– Κατασκευάζεται ανά ASME B16.9 με αυστηρές ανοχές, εξασφαλίζοντας τέλεια συμβατότητα με τις τυπικές φλάντζες αρθρώσεων περιτύλιξης

5. Λειτουργίες προϊόντος

• Δημιουργεί μια σύνδεση με φλάντζα που επιτρέπει την εύκολη αποσυναρμολόγηση χωρίς να κόβετε συγκολλήσεις σωλήνων

• Παρέχει μια λεία, συνεχή επιφάνεια στεγανοποίησης που ταιριάζει με την όψη της φλάντζας της άρθρωσης της αγκαλιάς

• Επιτρέπει τη θερμική διαστολή και την κίνηση του σωλήνα χωρίς να καταπονεί την άρθρωση

• Επιτρέπει τη χρήση φλάντζες στήριξης χαμηλότερης ποιότητας ενώ διατηρεί την αντίσταση στη διάβρωση στην επιφάνεια στεγανοποίησης

6. Οδηγίες εγκατάστασης

1. Σύρετε τη φλάντζα της άρθρωσης του περιβλήματος πάνω από το άκρο του σωλήνα ή του στελέχους πριν τη συγκόλληση

2. Συγκολλήστε το απλό (λοξότμητο) άκρο του στελέχους στον αγωγό χρησιμοποιώντας ειδικές διαδικασίες συγκόλλησης

3. Βεβαιωθείτε ότι το φουσκωμένο άκρο (γύρος) είναι ακριβώς ευθυγραμμισμένο με το άκρο του σωλήνα

4. Σύρετε τη φλάντζα της άρθρωσης της αγκαλιάς πάνω από το άκρο του στελέχους, τοποθετώντας την στο πίσω μέρος της λάμψης

5. Ευθυγραμμίστε τις οπές των μπουλονιών της φλάντζας με τη φλάντζα και το μπουλόνι που ταιριάζει μαζί

6. Το παρέμβυσμα στεγανοποιεί μεταξύ του φουσκωμένου άκρου και της όψης της φλάντζας ζευγαρώματος

Σημείωμα:Για τα άκρα στελέχους τύπου Α (μακρύ σχέδιο), το πάχος του περιτυλίγματος δεν πρέπει να είναι μικρότερο από το ονομαστικό πάχος τοιχώματος του σωλήνα σύνδεσης.

7. Προφυλάξεις

• Βεβαιωθείτε ότι το πρόγραμμα σωλήνων ταιριάζει με το πάχος του ακραίου τοιχώματος του στελέχους για σωστή εφαρμογή

• Βεβαιωθείτε ότι το υλικό άκρου στέλεχος είναι συμβατό με το υγρό σέρβις και τη θερμοκρασία

• Μην συγκολλάτε τη φλάντζα της άρθρωσης του περιβλήματος απευθείας στον σωλήνα – η φλάντζα πρέπει να παραμείνει ελεύθερη να περιστρέφεται

• Χρησιμοποιήστε κατάλληλες διαδικασίες συγκόλλησης (κατάλληλο για WPS) για συνδέσεις συγκόλλησης με άκρο

• Για εφαρμογές υψηλής πίεσης, επιβεβαιώστε ότι η ονομαστική πίεση ταιριάζει με τις απαιτήσεις του συστήματος

• Επιθεωρήστε την όψη της αγκαλιάς για γρατσουνιές ή ζημιές πριν την εγκατάσταση για να διασφαλίσετε τη σωστή στεγανοποίηση

8. Αποστολή & Παράδοση

9. Όροι πληρωμής

10. Συσκευασία

Τυπική συσκευασία εξαγωγής:

• Κάθε άκρο στέλεχος χωριστά τυλιγμένο με αντισκωριακή επίστρωση λαδιού

• Συσκευασμένο σε νάιλον σακούλες ή πλαστική μεμβράνη για την αποφυγή υγρασίας

• Στερεώνεται σε ξύλινες θήκες ή παλέτες για θαλάσσια μεταφορά

• Προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος

11. Επιστροφές, ανταλλαγές & after-sales

• Εγγύηση Ποιότητας– 100% επιθεώρηση πριν από την αποστολή. όλα τα προϊόντα συμμορφώνονται με τα πρότυπα ASME B16.9

• Πολιτική Επιστροφών– Επιστροφές γίνονται δεκτές εντός 30 ημερών για κατασκευαστικά ελαττώματα (υπόκεινται σε έλεγχο)

• Ανταλλαγή– Δωρεάν αντικατάσταση για τυχόν μη συμμορφούμενα προϊόντα που έχουν επιβεβαιωθεί από έλεγχο τρίτων

• Δείγμα πολιτικής– Δωρεάν δείγματα διαθέσιμα. ο αγοραστής καλύπτει το κόστος μεταφοράς

• Τεχνική Υποστήριξη– 24ωρη απάντηση σε όλες τις τεχνικές ερωτήσεις

• Προσαρμοσμένες παραγγελίες– Προσαρμοσμένα μεγέθη, υλικά και φινιρίσματα διαθέσιμα κατόπιν αιτήματος
