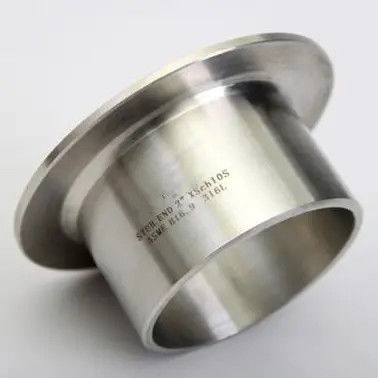

SS304 Εξαρτήματα άκρων από ανοξείδωτο χάλυβα, σύνδεσμος σωλήνων άρθρωσης με άκρο συγκόλλησης για βιομηχανικές σωληνώσεις

SS304 Τελικά εξαρτήματα από ανοξείδωτο χάλυβα, σύνδεσμοι σωλήνων για βιομηχανικές σωλήνες

1Περιγραφή του προϊόντος

Το SS304 Stainless Steel Stub End είναι ένα υψηλής ποιότητας σωλήνα που έχει σχεδιαστεί για χρήση με φλάντζες αρθρώσεων.Αυτό το εξαρτήμα διαθέτει ένα φουσκωμένο άκρο που κάθεται κατά το πρόσωπο της φλάντζας και ένα απλό βελοειδές άκρο για συγκόλληση με το σωλήνα Κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα SS304, αυτό το άκρο του κορμού προσφέρει εξαιρετική αντοχή στη διάβρωση και αντοχή για απαιτητικές βιομηχανικές εφαρμογές.Η διαμόρφωση τύπου Α με μακρύ κωνικό διασφαλίζει ομαλή μετάβαση ροής και είναι συμβατή με τις τυποποιημένες φλάντζες αρθρώσεων .

2Βασικές προδιαγραφές

3Εφαρμογές

Το SS304 Stub End χρησιμοποιείται ευρέως σε συστήματα σωλήνων σε πολλαπλές βιομηχανίες:

• Πετρέλαιο και φυσικό αέριο∆ συνδέσεις αγωγών και διυλιστήρια

• Πετροχημική και Χημική Επεξεργασία∆ χειρισμός διαβρωτικών μέσων

• Τρόφιμα και Ποτά∆ υγειονομικά συστήματα αγωγών

• Φαρμακευτική- καθαρό και αποστειρωμένο περιβάλλον

• Επεξεργασία νερού και κλιματισμόςΓενικές βιομηχανικές σωλήνες

• Παραγωγή ηλεκτρικής ενέργειας- συστήματα ατμού και ψύξης νερού

4. Πλεονεκτήματα του προϊόντος

• Αποδοτική λύσηΤο φλάντζο του αγωγού μπορεί να είναι από χάλυβα άνθρακα, μειώνοντας σημαντικά το κόστος υλικών, ειδικά για συστήματα μεγάλης διαμέτρου

• Εύκολη συντήρησηΗ φλάντζη της αρθρώσεως του ποδιού μπορεί να γλιστρήσει ελεύθερα πάνω από το άκρο του κομματιού και να αφαιρεθεί χωρίς να κόβονται συγκόλλησεις, επιτρέποντας γρήγορη επιθεώρηση, καθαρισμό ή τροποποίηση του συστήματος

• Ευέλικτη εγκατάστασηΗ φλάντσα περιστρέφεται κατά 360° γύρω από το τέλος του κομματιού, καθιστώντας την ευθυγράμμιση της τρύπας του βρόχου απλή και εξαλείφοντας τα προβλήματα ευθυγράμμισης που είναι κοινά με τις φλάνσες λαιμού συγκόλλησης

• Ανθεκτικό στη διάβρωσηΤο υλικό SS304 παρέχει εξαιρετική αντοχή στην οξείδωση και σε διάφορα διαβρωτικά μέσα, εξασφαλίζοντας μακρά διάρκεια ζωής

• Ακριβότητα διαστάσεωνΦτιάχνεται σύμφωνα με την ASME B16.9 με αυστηρές ανοχές, εξασφαλίζοντας την τέλεια συμβατότητα με τις τυποποιημένες φλάντζες αρθρώσεων.

5. Λειτουργίες προϊόντος

• Δημιουργεί μια σύνδεση με φλάντζες που επιτρέπει την εύκολη αποσυναρμολόγηση χωρίς κοπή συγκόλλησης σωλήνων

• Παρέχει μια ομαλή, συνεχή επιφάνεια σφράγισης που ταιριάζει με το πρόσωπο φλάντζης της αρθρώσεως του γονατιού

• Κατοικεί θερμική επέκταση και κίνηση σωλήνα χωρίς να πιέζει το κοινό

• Επιτρέπει τη χρήση φλάντζων υποστήριξης χαμηλότερης ποιότητας, διατηρώντας παράλληλα την αντοχή στη διάβρωση στο πρόσωπο της σφραγίδας

6Οδηγίες εγκατάστασης

1. Στρίψτε το φλάντζη κοινού γόνατος πάνω από το σωλήνα ή το άκρο του κορμού πριν από την συγκόλληση

2. Η ζύμωση με το βούρκο το επίπεδο άκρο του κομματιού μέχρι τον αγωγό χρησιμοποιώντας ειδικές διαδικασίες συγκόλλησης

3. Βεβαιωθείτε ότι το φουσκωμένο άκρο (φώτα) είναι ακριβώς ευθυγραμμισμένη με το τέρμα του σωλήνα

4. Στρίψτε το φλάντζη αρθρώματος γονατιού πάνω από το τέλος του κορμού, καθιστώντας το κατά το πίσω μέρος της φανάρι

5. Ακριβώστε τις τρύπες βρόχο φλάντζη με τη φλάντζη ζευγαρώματος και βρόχο μαζί

6. Οι σφραγίδες συμμόρφωσης μεταξύ της φουσκωμένης άκρης και της επιφάνειας φλάντζας ζευγαρώματος

Σημείωση:Για τις άκρες των κορμών τύπου Α (μακροτύπου), το πάχος της γωνίας δεν πρέπει να είναι μικρότερο από το ονομαστικό πάχος τοιχώματος του σωλήνα σύνδεσης..

7Προφυλάξεις

• Βεβαιωθείτε ότι το πρόγραμμα σωλήνα ταιριάζει με το πάχος τοίχου άκρο stub για τη σωστή τοποθέτηση

• Βεβαιωθείτε ότι το υλικό του τερματικού τμήματος είναι συμβατό με το υγρό λειτουργίας και τη θερμοκρασία

• Μην συγκολλήσετε το φλάντζο της αρθρώσεως του ποδιού απευθείας στον σωλήνα ∙ το φλάντζο πρέπει να παραμένει ελεύθερο για περιστροφή

• Χρησιμοποιήστε κατάλληλες διαδικασίες συγκόλλησης (υπολογισμένες για WPS) για τις συνδέσεις συγκόλλησης με μύτη

• Για εφαρμογές υψηλής πίεσης, επιβεβαιώστε ότι η ονομαστική πίεση ανταποκρίνεται στις απαιτήσεις του συστήματος

• Επιθεωρήστε την επιφάνεια του γονατιού για γρατζουνιές ή ζημιές πριν από την εγκατάσταση για να εξασφαλιστεί η σωστή σφράγιση

8. Ναυτιλία και παράδοση

9Όροι πληρωμής

10. Συσκευή

Τυπική συσκευασία εξαγωγής:

• Κάθε άκρο του κομματιού τυλιγμένο ξεχωριστά με επικάλυψη ελαίου αντιτριβής

• Συσκευάζεται σε σακούλες από νάιλον ή πλαστική συσκευασία για την αποφυγή υγρασίας

• Άλλες συσκευές για την κατασκευή ηλεκτρικών συσκευών

• Προσαρμοσμένη συσκευασία διαθέσιμη κατόπιν αιτήματος

11Επιστροφές, ανταλλαγές και υπηρεσίες μεταπώλησης

• Εγγύηση ποιότητας- 100% επιθεώρηση πριν από την αποστολή· όλα τα προϊόντα συμμορφώνονται με τα πρότυπα ASME B16.9

• Πολιτική επιστροφής- Επιστροφές που γίνονται δεκτές εντός 30 ημερών για ελαττώματα κατασκευής (υπόκειται σε επιθεώρηση)

• Ανταλλαγή∆ Ελεύθερη αντικατάσταση των μη συμμορφούμενων προϊόντων που επιβεβαιώθηκαν με έλεγχο τρίτου

• Πολιτική δειγματοληψίαςΔωρεάν δείγματα διαθέσιμα· ο αγοραστής καλύπτει το κόστος μεταφοράς

• Τεχνική υποστήριξη- 24ωρη απάντηση σε όλες τις τεχνικές ερωτήσεις

• Προσαρμοσμένες παραγγελίες∆εξαρτήματα μεγέθους, υλικών και φινίρισμα
