Θάλασσας CuNi 70/30 σφυρηλατημένη πρίζα συγκόλλησης πρίζας ASME B16.5 CL150 σωλήνα νερού θαλάσσης

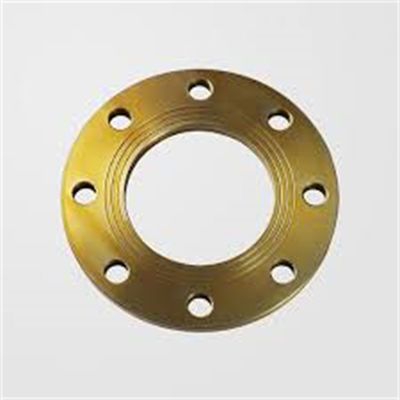

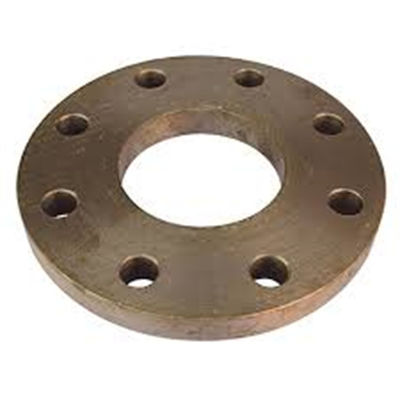

Σωλήνας θαλασσινού νερού Marine CuNi 70/30 Forged Socket Weld Flange ASME B16.5 CL150

1. Περιγραφή προϊόντος

Το Marine CuNi 70/30 Forged Socket Weld Flange κατασκευάζεται από υψηλής ποιότητας κράμα χαλκού-νικελίου (UNS C71500) μέσω της διαδικασίας θερμής σφυρηλάτησης. Διαθέτει σύνδεση συγκόλλησης υποδοχής με επιφάνεια σφράγισης Raised Face, που παράγεται σύμφωνα με το πρότυπο ASME B16.5, κατηγορία πίεσης 150. Ειδικά σχεδιασμένη για συστήματα θαλάσσιων σωληνώσεων θαλασσινού νερού, αυτή η φλάντζα προσφέρει εξαιρετική αντοχή στη διάβρωση σε περιβάλλοντα με θαλασσινό νερό. Ο σχεδιασμός συγκόλλησης υποδοχής επιτρέπει την εύκολη εισαγωγή του σωλήνα και τη συγκόλληση φιλέτου, εξασφαλίζοντας ομαλή ροή και ασφαλείς συνδέσεις χωρίς διαρροές. Χρησιμοποιείται ευρέως στη ναυπηγική και στις υπεράκτιες εφαρμογές, είναι μια αξιόπιστη επιλογή για ψύξη θαλασσινού νερού, πυροσβεστικού νερού, υδροσυλλεκτών, έρματος και σωληνώσεων πλύσης καταστρώματος.

2. Βασικές Παράμετροι Προϊόντος

3. Εφαρμογές προϊόντων

• Κύρια συστήματα σωληνώσεων ψύξης θαλασσινού νερού πλοίων

• Σωληνώσεις πυρόσβεσης πλοίων και πλυσίματος καταστρώματος

• Συστήματα υδροσυλλεκτών και έρματος πλοίων

• Σωληνώσεις γεννήτριας γλυκού νερού πλοίου

• Συστήματα υδάτινων υπηρεσιών υπεράκτιας πλατφόρμας

• Σωληνώσεις μονάδας αφαλάτωσης θαλασσινού νερού

• Κυκλώματα νερού ψύξης παράκτιων σταθμών ηλεκτροπαραγωγής

• Συνδέσεις δοχείου νερού εναλλάκτη θερμότητας και συμπυκνωτή

• Συστήματα κυκλοφορίας νερού θαλάσσιας υδατοκαλλιέργειας

• Αποβάθρες και λιμάνια γραμμές παροχής θαλασσινού νερού

4. Πλεονεκτήματα προϊόντος

1. Εξαιρετική αντοχή στη διάβρωση του θαλασσινού νερού: Το κράμα CuNi 70/30 σχηματίζει ένα φυσικό προστατευτικό στρώμα στο θαλασσινό νερό, παρέχοντας μακροχρόνια αξιόπιστη εξυπηρέτηση σε θαλάσσια περιβάλλοντα με ελάχιστη διάβρωση.

2. Φυσική αντιρρυπαντική ιδιότητα: Η περιεκτικότητα σε χαλκό συμβάλλει στη μείωση της προσκόλλησης των θαλάσσιων οργανισμών στις εσωτερικές επιφάνειες, διατηρώντας τους σωλήνες θαλασσινού νερού καθαρότερους και μειώνοντας τις εργασίες συντήρησης.

3. Ποιότητα θερμής σφυρηλάτησης: Κατασκευασμένη με διαδικασία θερμής σφυρηλάτησης, η φλάντζα έχει πυκνή και ομοιόμορφη δομή κόκκων με καλή μηχανική αντοχή, προσφέροντας αξιόπιστη απόδοση.

4. Σχεδιασμένο για θαλάσσια χρήση: Ιδιαίτερα κατάλληλο για συστήματα σωληνώσεων πλοίων και υπεράκτιων θαλάσσιων υδάτων, ικανοποιώντας τις απαιτήσεις του θαλασσινού νερού και των υγρών θαλάσσιων συνθηκών.

5. Εύκολη Εγκατάσταση: Ο σχεδιασμός συγκόλλησης υποδοχών επιτρέπει στον σωλήνα να εισάγεται απλά στην υποδοχή και να συγκολληθεί το φιλέτο, μειώνοντας τον χρόνο εγκατάστασης και το κόστος εργασίας επί του σκάφους.

6. Αξιόπιστη στεγανοποίηση: Ο σχεδιασμός Raised Face παρέχει αποτελεσματική στεγανοποίηση με κατάλληλες φλάντζες, εξασφαλίζοντας συνδέσεις χωρίς διαρροές στην υπηρεσία θαλασσινού νερού.

7. Καλή συγκολλησιμότητα: Συμβατό με σωλήνες CuNi 70/30 που χρησιμοποιούν τυπική διαδικασία συγκόλλησης TIG με ταιριαστό σύρμα πλήρωσης.

8. ASME B16.5 Συμμόρφωση: Κατασκευάζεται με αυστηρές ανοχές διαστάσεων, εξασφαλίζοντας σωστή εφαρμογή με τυπικούς σωλήνες, εξαρτήματα και συνδετήρες θαλάσσης.

9. Χαμηλή Συντήρηση: Η αυτοδιαμορφούμενη προστατευτική μεμβράνη εξαλείφει την ανάγκη για πρόσθετες επικαλύψεις, μειώνοντας το φόρτο εργασίας συντήρησης επί του σκάφους.

5. Λειτουργίες προϊόντος

• Παρέχετε αξιόπιστη σύνδεση συγκόλλησης υποδοχών για συστήματα σωληνώσεων θαλάσσιου νερού

• Εξασφαλίστε στεγανή στεγανοποίηση σε συνθήκες λειτουργίας θαλασσινού νερού

• Αντοχή σε πίεση εργασίας κλάσης 150 για ασφαλή λειτουργία στο πλοίο

• Επιτρέψτε την εύκολη αποσυναρμολόγηση για επιθεώρηση και συντήρηση συστήματος

• Υποστήριξη σχεδίασης και εγκατάστασης σπονδυλωτών συστημάτων θαλάσσιων σωληνώσεων

• Προσαρμόστε τη θερμική διαστολή σωλήνων εντός των ορίων του συστήματος

• Συνδέστε σωλήνες θαλασσινού νερού σε αντλίες, βαλβίδες, εναλλάκτες θερμότητας και άλλο εξοπλισμό

6. Οδηγίες χρήστη

Προετοιμασία προεγκατάστασης:

1. Επιθεωρήστε κάθε φλάντζα για τυχόν ζημιές κατά τη μεταφορά ή ελαττώματα επιφάνειας πριν από την εγκατάσταση.

2. Επαληθεύστε το μέγεθος της φλάντζας, την κατηγορία πίεσης και την ποιότητα υλικού σε σχέση με τα σχέδια σωληνώσεων πλοίου.

3. Καθαρίστε καλά την οπή υποδοχής και την ανυψωμένη επιφάνεια στεγανοποίησης προσώπου χρησιμοποιώντας κατάλληλο διαλύτη.

4. Ελέγξτε ότι οι διαστάσεις του άκρου του σωλήνα ταιριάζουν με τις απαιτήσεις της οπής υποδοχής.

5. Χρησιμοποιήστε ειδικά εργαλεία για υλικό χαλκού-νικελίου για να αποτρέψετε τη μόλυνση.

Βήματα εγκατάστασης:

1. Εισαγάγετε τον σωλήνα πλήρως στην υποδοχή της φλάντζας μέχρι το άκρο του σωλήνα να φτάσει στο κάτω μέρος της υποδοχής.

2. Τραβήξτε τον σωλήνα περίπου 1,6 mm για να δημιουργήσετε το κατάλληλο διάκενο διαστολής για συγκόλληση.

3. Βεβαιωθείτε ότι ο σωλήνας είναι τετράγωνος ως προς την πρόσοψη της φλάντζας και σωστά κεντραρισμένος στην υποδοχή.

4. Συγκόλληση με κόλληση σε τουλάχιστον 4 ίσες θέσεις γύρω από την περιφέρεια της πλήμνης.

5. Ολοκληρώστε τη συγκόλληση φιλέτου χρησιμοποιώντας τη διαδικασία συγκόλλησης TIG με σύρμα πλήρωσης ERCuNi.

6. Χρησιμοποιήστε αέριο θωράκισης αργού κατά τη διάρκεια της συγκόλλησης για σωστή προστασία.

7. Διατηρήστε τη θερμοκρασία ενδιάμεσης διέλευσης μέτρια, μην υπερθερμαίνετε το υλικό.

8. Καθαρίστε καλά την περιοχή συγκόλλησης μετά από κάθε πέρασμα.

Τοποθέτηση φλάντζας και μπουλονιού:

1. Επιλέξτε υλικό φλάντζας κατάλληλο για σέρβις θαλασσινού νερού.

2. Κεντράρετε τη φλάντζα στην ανυψωμένη επιφάνεια στεγανοποίησης προσώπου.

3. Τοποθετήστε τα μπουλόνια και σφίξτε ομοιόμορφα όλα τα παξιμάδια με το χέρι.

4. Σφίξτε τα μπουλόνια σε διαγώνιο σχέδιο διασταύρωσης σε τουλάχιστον 3 περάσματα.

5. Εφαρμόστε την κατάλληλη ροπή για ομοιόμορφη συμπίεση της φλάντζας.

Έλεγχος μετά την εγκατάσταση:

1. Επιθεωρήστε οπτικά όλες τις συγκολλήσεις υποδοχών για ελαττώματα στην επιφάνεια.

2. Πραγματοποιήστε δοκιμή πίεσης σύμφωνα με τις απαιτήσεις του συστήματος.

3. Ελέγξτε όλες τις αρθρώσεις φλάντζας για τυχόν σημάδια διαρροής κατά τη διάρκεια της δοκιμής.

7. Προφυλάξεις προϊόντος

1. Αποθήκευση: Αποθηκεύστε τις φλάντζες σε καθαρό, στεγνό και αεριζόμενο χώρο επί του σκάφους ή στην αποθήκη. Κρατήστε το μακριά από υγρασία και ψεκασμό αλατιού πριν την εγκατάσταση.

2. Διαχωρισμός Υλικών: Κατά την αποθήκευση και τη μεταφορά, κρατήστε τις φλάντζες CuNi διαχωρισμένες από ανθρακούχο χάλυβα και άλλα ανόμοια μέταλλα για να αποφύγετε τη διάβρωση επαφής.

3. Χειριστείτε με προσοχή: Το υλικό CuNi είναι πιο μαλακό από το ατσάλι. Αποφύγετε την πτώση ή την πρόσκρουση κατά τη διάρκεια του χειρισμού για να αποφύγετε ζημιές στην επιφάνεια στις επιφάνειες στεγανοποίησης.

4. Δεν υπάρχει υπηρεσία αμμωνίας: Το CuNi 70/30 δεν πρέπει να χρησιμοποιείται σε συστήματα που περιέχουν αμμωνία ή ενώσεις αμίνης.

5. Προστασία συγκόλλησης: Χρησιμοποιείτε πάντα αέριο θωράκισης αργού κατά τη συγκόλληση. Η κακή θωράκιση έχει ως αποτέλεσμα την οξείδωση της συγκόλλησης και τη μειωμένη ποιότητα.

6. Ειδικά Εργαλεία: Χρησιμοποιήστε ξεχωριστά εργαλεία, βούρτσες και τροχούς λείανσης που προορίζονται για εργασίες χαλκού-νικελίου για την αποφυγή μόλυνσης από σίδηρο.

7. Ταχύτητα ροής: Για συνεχή υπηρεσία θαλασσινού νερού, διατηρήστε την ταχύτητα ροής εντός λογικών ορίων για να μεγιστοποιήσετε τη διάρκεια ζωής της φλάντζας.

8. Συνέπεια υλικού συστήματος: Όπου είναι δυνατόν, χρησιμοποιήστε το ίδιο υλικό σε όλο το σύστημα σωληνώσεων θαλασσινού νερού. Λάβετε μέτρα απομόνωσης σε περίπτωση σύνδεσης με ανόμοια μέταλλα.

9. Τακτική Επιθεώρηση: Ελέγχετε περιοδικά τις αρθρώσεις φλάντζας για σημάδια διαρροής ή διάβρωσης κατά τη διάρκεια των κύκλων συντήρησης του σκάφους.

8. Πληροφορίες αποστολής

9. Πληροφορίες πληρωμής

10. Πληροφορίες συσκευασίας

11. Αγορά, επιστροφή και εξυπηρέτηση μετά την πώληση

Πώς να αγοράσετε:

1. Στείλτε αίτημα με το απαιτούμενο μέγεθος, ποσότητα και προδιαγραφές.

2. Λάβετε προσφορά με τιμή, χρόνο παράδοσης και όρους.

3. Επιβεβαιώστε τα στοιχεία της παραγγελίας και υπογράψτε το συμβόλαιο πώλησης.

4. Κανονίστε την προκαταβολή για να ξεκινήσει η παραγωγή.

5. Η παραγωγή ολοκληρώθηκε με ποιοτικό έλεγχο.

6. Κανονίστε την πληρωμή του υπολοίπου πριν από την αποστολή.

7. Τα εμπορεύματα αποστέλλονται με όλα τα απαραίτητα έγγραφα.

Πολιτική επιστροφής και ανταλλαγής:

• Θέματα Ποιότητας: Για οποιοδήποτε κατασκευαστικό ελάττωμα ή μη συμμόρφωση υλικού, ενημερώστε μας εντός 30 ημερών από την παραλαβή. Θα παρέχουμε αντικατάσταση ή επιστροφή χρημάτων μετά την επαλήθευση.

• Επιστροφές μη ποιότητας: Για επιστροφές λόγω σφαλμάτων παραγγελίας, επικοινωνήστε μαζί μας εντός 15 ημερών. Τα προϊόντα πρέπει να είναι αχρησιμοποίητα και στην αρχική τους συσκευασία. Τα έξοδα αποστολής επιστροφής επιβαρύνουν τον πελάτη.

• Μη Επιστρέψιμη: Προϊόντα που έχουν συγκολληθεί, εγκατασταθεί, τροποποιηθεί ή καταστραφεί λόγω ακατάλληλου χειρισμού.

Εξυπηρέτηση μετά την πώληση:

• Εγγύηση: 12 μήνες από την ημερομηνία αποστολής έναντι κατασκευαστικών ελαττωμάτων.

• Τεχνική Υποστήριξη: Διατίθεται για ερωτήσεις προϊόντος, οδηγίες εγκατάστασης και συμβουλές για ναυτικές εφαρμογές.

• Γρήγορη απόκριση: Απαντάμε σε ερωτήματα εντός 24 ωρών τις εργάσιμες ημέρες.

• Επαναλαμβανόμενες παραγγελίες: Υποστηρίζουμε τις τρέχουσες ανάγκες ναυτιλιακών έργων και μπορούμε να διατηρήσουμε απόθεμα για τακτικούς πελάτες.

• 1. Είστε εμπορική εταιρεία ή κατασκευαστής;
  Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.
  2. Πόσο καιρό είναι ο χρόνος παράδοσής σας;
  Γενικά είναι 5-10 ημέρες εάν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
  3. Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;
  Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος του φορτίου.
  4. Ποιοι είναι οι όροι πληρωμής σας;
  Πληρωμή<=1000USD, 100% εκ των προτέρων. Πληρωμή>=1000 USD, 50% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
