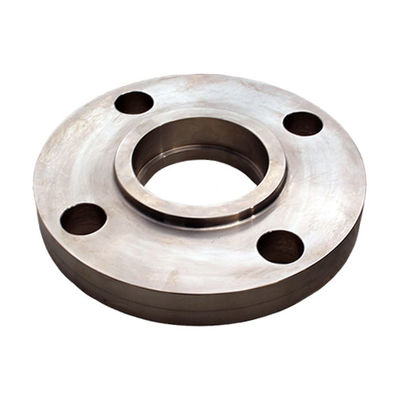

Εργαστήριο απευθείας CuNi 70/30 Σωλήνες συγκόλλησης φλάντζης ASME B16.5 150LB σφυρηλατημένο

1Περιγραφή του προϊόντος

Το CuNi 70/30 Forged Socket Weld Flange κατασκευάζεται από υψηλής ποιότητας κράμα χαλκού-νικελίου (UNS C71500) μέσω διαδικασίας θερμής σφυρηλάτησης.Σχεδιασμένο με σύνδεση συγκόλλησης πρίζας και επιφάνεια σφράγισης Raised Face, η φλάντσα αυτή κατασκευάζεται σύμφωνα με το πρότυπο ASME B16.5, κλάση 150 πίεσης.διασφάλιση ομαλής ροής και ασφαλούς σύνδεσηςΜε εξαιρετική αντοχή στη διάβρωση από το θαλάσσιο νερό, η φλάντσα αυτή είναι μια αξιόπιστη επιλογή για θαλάσσιους σωλήνες, συστήματα ψύξης νερού και διάφορες βιομηχανικές εφαρμογές σε διαβρωτικά περιβάλλοντα.

2Βασικές παράμετροι προϊόντος

3Εφαρμογές προϊόντων

• Συστήματα ψύξης θαλασσινού νερού για πλοία και βιομηχανικές εγκαταστάσεις

• Σύνδεσμοι ψύξης νερού για εργοστάσια ηλεκτροπαραγωγής και εξοπλισμό επεξεργασίας

• Σωλήνες για εγκαταστάσεις επεξεργασίας νερού και αφαλάτωσης

• Σύνδεση θερμοανταλλάκτη και κλιματιστή νερού

• Συστήματα παροχής υδάτινων υπηρεσιών υπεράκτιας πλατφόρμας

• Σωλήνες θαλάσσιων πυροσβεστικών υδάτων και πλύσης καταστρώματος

• Χημικές γραμμές επεξεργασίας άλμης και διαβρωτικών υγρών

• Συστήματα κυκλοφορίας και μεταφοράς νερού

• Σωλήνες υδάτων αποθήκευσης και βαλλάστρου

4. Πλεονεκτήματα του προϊόντος

1. Εξαιρετική αντοχή στη διάβρωση από το θαλάσσιο νερό: Το κράμα CuNi 70/30 σχηματίζει ένα φυσικό προστατευτικό στρώμα στο θαλάσσιο νερό, παρέχοντας μακροχρόνια χρήση με ελάχιστα ποσοστά διάβρωσης, καθιστώντας το αξιόπιστο υλικό για θαλάσσια περιβάλλοντα.

2. Καλής ποιότητας ζεστή σφυρηλάτηση: Κατασκευάζεται μέσω διαδικασίας ζεστής σφυρηλασίας, η φλάντσα έχει πυκνή και ομοιόμορφη δομή κόκκων με καλή μηχανική αντοχή, προσφέροντας αξιόπιστες επιδόσεις σε σύγκριση με τις εναλλακτικές χύτευσης.

3. Φυσική ιδιοκτησία κατά της σάπωσης: Η περιεκτικότητα σε χαλκό στο κράμα συμβάλλει στη μείωση της προσκόλλησης θαλάσσιων οργανισμών στις εσωτερικές επιφάνειες, διατηρώντας τους σωλήνες καθαρότερους και μειώνοντας τις ανάγκες συντήρησης.

4. Εύκολη και γρήγορη εγκατάσταση: Ο σχεδιασμός της συγκόλλησης με πρίζα επιτρέπει την απλή εισαγωγή του σωλήνα στην πρίζα και τη συγκόλληση με φιλέτο, εξαλείφοντας την περίπλοκη εργασία ευθυγράμμισης και εξοικονομώντας χρόνο εγκατάστασης.

5. Αξιόπιστη απόδοση σφράγισης: Ο σχεδιασμός της ανυψωμένης επιφάνειας παρέχει αποτελεσματική επιφάνεια σφράγισης όταν χρησιμοποιείται με κατάλληλες συμπίεσεις, εξασφαλίζοντας χωρίς διαρροές συνδέσεις υπό ονομαστική πίεση.

6. Καλή συγκόλληση: Συμβατό με σωλήνες CuNi 70/30 με τη χρήση τυποποιημένης διαδικασίας συγκόλλησης TIG με ταιριαστό σύρμα γεμίσματος, παράγοντας ισχυρές και ανθεκτικές συγκόλλησεις συγκόλλησης.

7. Συμμόρφωση με το πρότυπο ASME: Κατασκευάζεται σύμφωνα με αυστηρές διαμετρικές ανοχές ASME B16.5, διασφαλίζοντας τη σωστή προσαρμογή σε τυποποιημένους σωλήνες, εξαρτήματα, συμπίεση και στερεωτικά.

8. Χαμηλό κόστος συντήρησης: Η αυτοσχηματιζόμενη προστατευτική ταινία στην επιφάνεια του υλικού εξαλείφει την ανάγκη για πρόσθετες επικάλυψεις ή προστατευτικές επεξεργασίες, μειώνοντας τα μακροπρόθεσμα έξοδα συντήρησης.

5. Λειτουργίες προϊόντος

• Παροχή αξιόπιστου σημείου σύνδεσης συγκόλλησης πρίζας για σωλήνες σε συστήματα θαλάσσιου νερού και βιομηχανικών σωλήνων

• Διασφάλιση στεγανοποίησης χωρίς διαρροές με σχεδιασμό Raised Face και συμβατές συμπίεσεις

• Αντιστέκεται στην πίεση εργασίας της τάξης 150 για ασφαλή συνεχή λειτουργία

• Επιτρέπει την εύκολη αποσυναρμολόγηση για επιθεώρηση, συντήρηση και τροποποίηση του συστήματος

• Υποστήριξη του σχεδιασμού μονωλικών σωληνώσεων με εύκολη τομή εγκατάστασης

• Να προσαρμόζεται η θερμική επέκταση του σωλήνα εντός των ορίων σχεδιασμού του συστήματος

6Οδηγίες χρήσης

Προετοιμασία πριν από την εγκατάσταση:

1. Ελέγξτε κάθε φλάντζη μετά την παραλαβή της για τυχόν σημάδια βλάβης κατά τη μεταφορά ή ελαττώματα επιφάνειας.

2. Ελέγξτε το μέγεθος της φλάντζας, την τάξη πίεσης και την ποιότητα του υλικού σε σχέση με τις προδιαγραφές του σχεδίου.

3. Καθαρίστε προσεκτικά το διάτρημα της πρίζας και την επιφάνεια σφράγισης της ανυψωμένης όψης χρησιμοποιώντας κατάλληλο διαλύτη.

4. Ελέγξτε ότι η εξωτερική διάμετρος του σωλήνα ταιριάζει με τις διαστάσεις της πρίζας.

5. Χρησιμοποιήστε ειδικά εργαλεία για την προετοιμασία υλικού χαλκού-νικέλου για να αποφευχθεί η διασταυρούμενη μόλυνση.

Βήματα εγκατάστασης:

1. Εισάγετε το σωλήνα πλήρως στην πρίζα της φλάντζας μέχρι το τέλος του σωλήνα να φτάσει στο κάτω μέρος της πρίζας.

2. Τραβήξτε τον σωλήνα περίπου 1,6 mm για να δημιουργήσετε ένα κατάλληλο κενό επέκτασης.

3. Βεβαιωθείτε ότι ο σωλήνας είναι τετράγωνος προς την επιφάνεια της φλάντζας και σωστά κεντροποιημένος.

4. Η συγκόλληση των ελαστικών σε τουλάχιστον 4 ίσες θέσεις γύρω από την περιφέρεια του κόμβου.

5. Συμπληρώνεται η συγκόλληση με τη διαδικασία συγκόλλησης TIG με καλώδιο ERCuNi.

6. Χρησιμοποιήστε αέριο προστασίας με αργόνο κατά τη συγκόλληση για την κατάλληλη προστασία.

7. Να διατηρείται μέτρια θερμοκρασία διασταύρωσης, να αποφεύγεται η υπερθέρμανση του υλικού.

8. Καθαρίστε προσεκτικά την περιοχή συγκόλλησης μετά την ολοκλήρωση κάθε περάσματος.

Εγκατάσταση συμπίεσης και μπουρνούλης:

1. Επιλέξτε υλικό συμπίεσης κατάλληλο για το μέσο λειτουργίας και τις συνθήκες λειτουργίας.

2. Κέντρο της συμπίεσης στην ανυψωμένη επιφάνεια σφράγισης προσώπου.

3. Εισάγετε βίδες και σφίξτε με το χέρι όλους τους καρπούς.

4. Σφίξτε τις βίδες ομοιόμορφα σε διαγώνιο μοτίβο.

5. Εφαρμόζεται ροπή σε τουλάχιστον 3 περάσεις για να επιτευχθεί ομοιόμορφη συμπίεση της συμπίεσης.

Επιθεώρηση μετά την εγκατάσταση:

1. Εκτελείται οπτική επιθεώρηση όλων των συγκόλλησεων των πρίζων για ελαττώματα επιφάνειας.

2. Διενεργείται δοκιμή πίεσης σύμφωνα με τις προδιαγραφές του σχεδίου.

3. Ελέγξτε όλες τις αρθρώσεις για σημάδια διαρροής.

7Προφυλάξεις για το προϊόν

1. Αποθήκευση: Να φυλάσσεται σε καθαρό, στεγνό και αεριζόμενο εσωτερικό χώρο.

2. Υλικός Διαχωρισμός: Κατά τη διάρκεια της αποθήκευσης και της μεταφοράς, διατηρήστε τις φλέβες CuNi χωριστά από το χάλυβα άνθρακα και άλλα διαφορετικά μέταλλα για να αποφευχθεί η διάβρωση από επαφή.

3. Χρησιμοποιήστε με Προσοχή: Το υλικό CuNi είναι πιο μαλακό από το χάλυβα.

4. Καμία Υπηρεσία Αμμωνίας: Το CuNi 70/30 δεν πρέπει να χρησιμοποιείται σε περιβάλλοντα που περιέχουν αμμωνία ή ενώσεις αμινών, καθώς αυτό μπορεί να προκαλέσει αποδόμηση υλικού.

5. Προστασία από συγκόλληση: Όταν συγκολλείτε υλικό CuNi, χρησιμοποιήστε πάντα αέριο προστασίας με αργόνιο.

6. Ειδικά εργαλεία: Χρησιμοποιήστε ξεχωριστά εργαλεία, βούρτσες και γουρούνια που προορίζονται για εργασίες χαλκού-νικέλου για την αποφυγή μόλυνσης από σίδηρο.

7. Ταχύτητα ροής: Για την εξυπηρέτηση θαλασσινού νερού, συνιστάται να διατηρείται η συνεχής ταχύτητα ροής εντός εύλογων ορίων για να μεγιστοποιείται η διάρκεια ζωής.

8. Συμβατότητα συστήματος: Στα συστήματα σωληνώσεων, να διατηρείται η συνέπεια του υλικού όπου είναι δυνατόν.

8Πληροφορίες για τη μεταφορά

9Πληροφορίες πληρωμής

10Πληροφορίες συσκευασίας

11. Αγορά, επιστροφή & Υπηρεσία μετά την πώληση

Πώς να αγοράσετε:

1. Στείλτε αναζήτηση με το απαιτούμενο μέγεθος, ποσότητα και προδιαγραφές.

2. Λαμβάνετε προσφορά με τιμή, χρόνο παράδοσης και όρους.

3. Επιβεβαιώστε την παραγγελία και υπογράψτε το συμβόλαιο πώλησης.

4. Κανόνισε προκαταβολή για να ξεκινήσει η παραγωγή.

5. Η παραγωγή ολοκληρώθηκε με έλεγχο ποιότητας.

6. Κανόνισε την πληρωμή του υπολοίπου πριν από την αποστολή.

7. Τα εμπορεύματα αποστέλλονται με όλα τα απαραίτητα έγγραφα.

Πολιτική επιστροφής και ανταλλαγής:

• Προβλήματα Ποιότητας: Εάν βρεθεί κάποιο ελάττωμα κατασκευής ή μη συμμόρφωση υλικού, παρακαλούμε ειδοποιήστε μας εντός 30 ημερών από την παραλαβή.

• Επιστροφές μη ποιότητας: Για επιστροφές λόγω σφαλμάτων παραγγελίας, παρακαλούμε επικοινωνήστε μαζί μας εντός 15 ημερών. Τα προϊόντα πρέπει να είναι αχρησιμοποίητα και στην αρχική συσκευασία. Τα έξοδα αποστολής επιστροφής βαρύνουν τον πελάτη.

• Μη επιστρεπτέα: Προϊόντα που έχουν συγκολληθεί, εγκατασταθεί, τροποποιηθεί ή υποστεί ζημιά λόγω ακατάλληλου χειρισμού.

Υπηρεσία μετά την πώληση:

• Εγγύηση: 12 μήνες από την ημερομηνία αποστολής για ελαττώματα κατασκευής.

• Τεχνική υποστήριξη: Διατίθεται για ερωτήσεις σχετικά με το προϊόν, οδηγίες εγκατάστασης και συμβουλές εφαρμογής.

• Γρήγορη Ανταπόκριση: Απαντάμε σε ερωτήσεις εντός 24 ωρών τις εργάσιμες ημέρες.

• ΑνταλλακτικάΥποστηρίζουμε επαναλαμβανόμενες παραγγελίες και μπορούμε να διατηρούμε αποθέματα για τακτικούς πελάτες.

• 1Είστε εμπορική εταιρεία ή κατασκευαστής;

• Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.
  2Πόσος χρόνος έχει η παράδοση;
  Γενικά είναι 5-10 ημέρες αν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες αν τα αγαθά δεν είναι σε απόθεμα, εξαρτάται από την ποσότητα.
  3- Παρέχετε δείγματα;
  Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.
  4Ποιοι είναι οι όροι πληρωμής σας;
  Πληρωμή <= 1000USD, 100% προκαταβολικά. Πληρωμή>= 1000USD, 50% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.
